Technologia druku 3D wspiera pracę inżynierów, projektantów i designerów w wielu branżach, pozwalając udoskonalać obiekt w trakcie jego modelowania. Drukarka 3D staje się nieodłącznym elementem procesu od pomysłu i rysunku, poprzez model CAD do rzeczywistego obiektu. Jak to działa w praktyce?
Jak w kilka dni stworzyć przedmiot gotowy do użycia?
Projektant Felipe Castaneda postanowił opracować siodełko do roweru, które będzie odbiegać od typowych części dostępnych na rynku.
Jestem jednym z tych projektantów balansujących na granicy obsesji na
punkcie jednośladów, więc postanowiłem zaprojektować własne,
niestandardowe siodełko rowerowe.
Felipe Castaneda, projektant
Oto jak krok po kroku zaprojektowano i wykonano część do roweru.
Cechy konstrukcyjne i właściwości obiektu
Projektant rozpoczął od rozpoznania istniejących siodełek. Sprawdził, jakie powinny mieć cechy, jak przedstawia się ich ergonomia. Dla designera równie ważny był wygląd siodełka, jak i jego wygoda oraz funkcjonalność. Przede wszystkim siodełko powinno pewnie trzymać się na ramie i wspierać rowerzystę w trakcie jazdy. Projektant wybrał najważniejsze cechy konstrukcyjne, a następnie przystąpił do opracowywania kształtu.
„Do tego projektu zainspirowały mnie naddźwiękowe dysze i organiczne struktury komórkowe”, mówi Felipe Castaneda.
Rysowanie 2D to podstawa
Według projektanta rysunek 2D to kluczowy etap, który staje się głównym punktem odniesienia dalszych iteracji. Rysunek pozwala po raz pierwszy zamienić pomysł w realne kształty. Castaneda zawsze stara się tworzyć szczegółowe szkice, które następnie ułatwiają proces modelowania 3D w programie CAD. Z kolei projektowanie w trzech wymiarach pozwala mu zweryfikować m.in. proporcje obiektu czy dokładność wymiarową.
Tworzenie modelu CAD

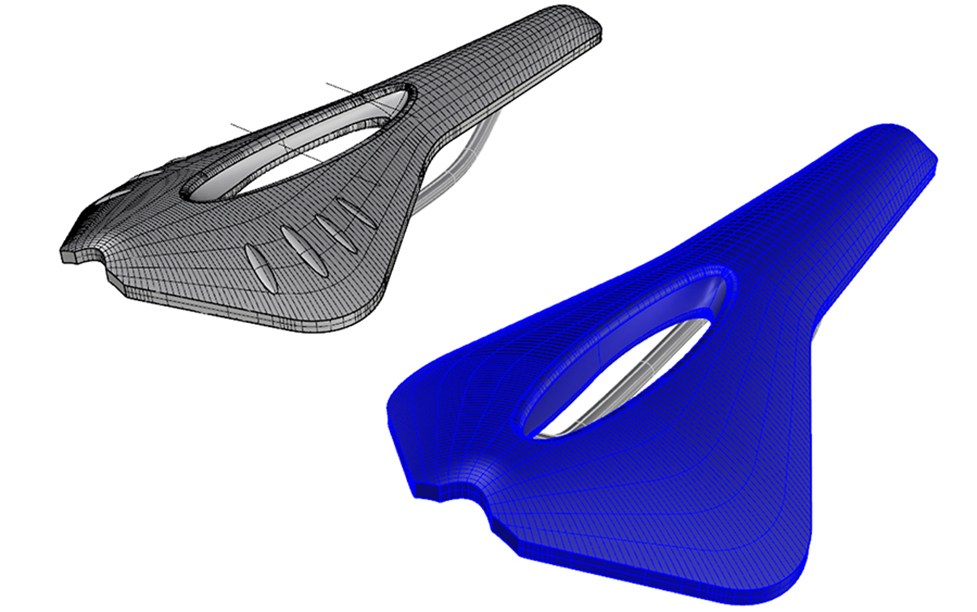

Autor projektu zdecydował się na pracę w programie Rhino, który według niego jest wystarczająco elastycznym i dokładnym softem. Projektant opracował wiele wersji modelu, duplikując projekt bazowy i następnie zmieniając poszczególne elementy siodełka. W kolejnych iteracjach zmieniały się różne elementy przedmiotu: forma wierzchniej części, kształt otworu, profil siodełka. Castaneda radzi każdą zmianę zapisywać w osobnym pliku, by potem mieć możliwość przywrócenia poprzedniej wersji.
Gdy jeden z projektów okazał się zadowalający, projektant przeniósł plik z oprogramowania CAD do systemu MakerBot Print, w którym przygotowuje się obiekty do druku 3D. Dzięki MakerBot Print jesteśmy w stanie szybko i bez problemów zamienić projekt w plik z rozszerzeniem. stl, obsługiwanym przez większość drukarek 3D. Oprogramowanie automatycznie przygotowuje model do drukowania 3D w wysokiej jakości.
