Produkcja 8 gniazd montażowych dla wytwórni kosmetyków

1

O firmie

Krakowskie kosmetyki

MB Cosmetics, firma znana również jako MB Wytwórnia Kosmetyków, to rodzinny producent kosmetyków kolorowych. Firmę założyła Maria Browarska, chemik z wykształcenia, na początku lat 80. jako jedną z pierwszych na rynku polskim.

Wśród sztandarowych produktów MB Cosmetics znajdują się błyszczyki do ust, konturówki, ołówki do oczu i cienie. W asortymencie dominują produkty do wykonywania makijażu, ale firma produkuje także gamę kosmetyków pielęgnacyjnych i przyjmuje zamówienia na wykonanie serii produktów od innych producentów.

2

Wyzwanie

8 gniazd linii produkcyjnej

W MB Cosmetics potrzebna okazała się szybka reakcja w związku z przestojem spowodowanym niedopasowaniem gniazd montażowych do nowej serii tubek z kosmetykami. Problem zatrzymał produkcję i wymagał interwencji projektowej.

Kosmetyk miał zostać zapakowany w tubki, które różniły się wymiarami od standardowych opakowań używanych w fabryce. Dostarczone opakowania miały inny kształt zakrętek, dlatego też w momencie zgrzewania napełnionej tubki, opakowanie poruszało się w uchwycie/gnieździe montażowym, co uniemożliwiało prawidłowe zamknięcie opakowania. W efekcie powstawały wadliwie zgrzane opakowania, które nie spełniały wymogów koniecznych dla dostarczenia na rynek.

3

Rozwiązanie

Druk 3D w technologii FDM – usługa

Pan Marek Browarski z firmy MB Cosmetic uznał, że najlepszym wyjściem będzie uzyskanie nowych gniazd montażowych do maszyny, które odpowiadałyby wymiarom opakowania. Z tym zadaniem zgłosił się do naszej pracowni usług druku 3D.

W związku z tym, że nie dysponowaliśmy modelem CAD, konieczne było zastosowanie inżynierii odwrotnej, która polega na stworzeniu modelu 3D na podstawie fizycznego obiektu. Ręczne wymodelowanie byłoby utrudnione ze względu na nieregularny kształt tubki, dlatego wykorzystaliśmy skaner 3D.

W pierwszej kolejności zeskanowaliśmy gniazdo montażowe oraz tubkę za pomocą skanera 3D Shining 3D EinScan Pro HD. Dzięki temu otrzymaliśmy modele z dokładnością do 0,04 mm. Skanowanie tubki oraz urządzenia trwało około 15 minut.

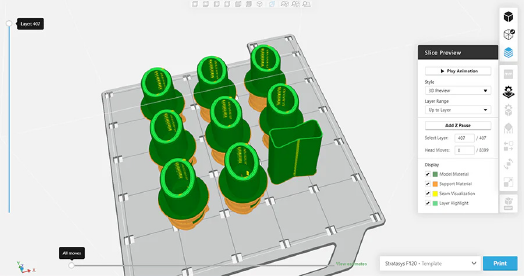

Na podstawie uzyskanych modeli 3D stworzyliśmy w oprogramowaniu CAD gniazdo dopasowane wymiarami do tubki. Następnie model trafił do drukarki 3D Stratasys F120. Wydruk wykonano z materiału ASA. Wysokość warstw ustawiliśmy na 0,254 mm.

Gniazda montażowe musiały mieć odpowiednie pasowanie z opakowaniem. Dzięki zastosowaniu druku 3D mieliśmy możliwość szybkiego wykonania pojedynczej sztuki uchwytu, a po zweryfikowaniu przez klienta poprawności wykonania przeszliśmy do produkcji całej serii.

Zdecydowaliśmy się na przemysłową drukarkę 3D, ponieważ każdy z ośmiu elementów musiał mieć zachowaną dokładność wymiarową. Drukarki 3D Stratasys gwarantują dobrą powtarzalność wydruku niezależnie od wielkości serii produkcyjnej.

Paweł Zubel, specjalista ds. drukowania 3D w CADXPERT

Pomyśleliśmy, że przyda ci się nasz poradnik

Porównujemy w nim drukarki, żeby ułatwić ci podjęcie decyzji
o wdrożeniu druku 3D dopasowanego do twojej firmy.

Z myślą o tym stworzyliśmy “Porównanie drukarek 3D. Uniwersalny przewodnik użytkownika”.

Nasz przewodnik pomoże ci w procesie decyzyjnym. To użyteczny materiał, który będziesz mógł przedstawić na zarządzie lub przed komitetem zakupowym. Pomaga ocenić technologie i drukarki 3D pod względem szeregu przydatnych kryteriów.

Co znajdę w poradniku?

  • Opisy cech charakterystycznych technologii druku 3D.
  • Porównanie drukarek 3D różnych producentów według segmentów rynku.
  • Porównanie technologii druku 3D.
  • Case study zakupu drukarki 3D.

    4

    Wyniki

    Oszczędność czasu i nowe możliwości

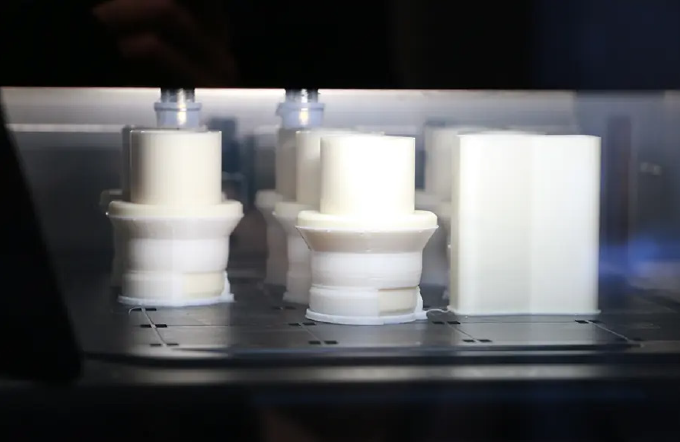

    8 gniazd montażowych drukowało się 14 godz. i 55 minut. Po zakończonym druku modele należało jeszcze poddać obróbce,
