Druk 3D w branży zbrojeniowej

CADXPERT

Jak produkcja addytywna, skanowanie 3D, mobilne warsztaty i wirtualne magazyny części zmieniają myślenie o utrzymaniu sprzętu, krótkich seriach i odporności łańcucha dostaw.

Z artykułu dowiesz się:

  • Jak druk 3D zmienia podejście do utrzymania sprzętu, krótkich serii i odporności łańcucha dostaw w sektorze obronnym.
  • Dlaczego produkcja addytywna nie zastępuje CNC, odlewnictwa ani klasycznej logistyki, ale może znacząco skrócić czas reakcji — od potrzeby do działającego rozwiązania.
  • W jakich zastosowaniach druk 3D daje największą wartość: przy BSP, modernizacji platform, częściach trudno dostępnych, oprzyrządowaniu, MRO i naprawach pomostowych.
  • Dlaczego skanowanie 3D i inżynieria odwrotna są często ważniejsze niż sama drukarka, zwłaszcza gdy brakuje dokumentacji technicznej albo trzeba dopasować nowe systemy do starszego sprzętu.
  • Czym jest wirtualny magazyn części i dlaczego w obronności nie powinien oznaczać folderu z plikami STL, tylko kontrolowaną bibliotekę zatwierdzonych pakietów produkcyjnych.
  • Jaką rolę mogą pełnić warsztaty stacjonarne i mobilne w produkcji bliżej miejsca użycia sprzętu oraz dlaczego bez procedur jakościowych łatwo zamienić je w improwizację.
  • Jak polski kontekst — SAFE, KPO, KWD, potrzeba zwiększania krajowej wartości dodanej i fragmentacja parku sprzętowego — wzmacnia znaczenie druku 3D, skanowania 3D i cyfrowych magazynów części.

Druk 3D w branży zbrojeniowej ma uprościć działanie jednostek. Zmienić łańcuch dostaw. Uniezależnić. Przyspieszyć procesy. Przeczytaj nasz artykuł, żeby zobaczyć, jak produkcja addytywna sprosta tym zadaniom. To ścieżka do szybszego dostosowania i naprawy sprzętu, odtwarzania brakujących części albo wykonania krótkich serii komponentów bez wielomiesięcznego oczekiwania jak w klasycznym łańcuchu dostaw.

Od kilku lat możemy z przekonaniem powiedzieć, że druk 3D przestaje być tematem działów R&D i prototypowni. Zmieniła to wojna w Ukrainie, stała presja modernizacyjna, eksplozja systemów bezzałogowych i nacisk na odporność logistyczną. Druk 3D staje się częścią rozmowy o gotowości sprzętu, serwisie, produkcji rozproszonej i cyfrowych zasobach technicznych.

Nasz artykuł jest mapą obszaru druku 3D w obronności. Na case studies pokazuje, gdzie produkcja addytywna pomaga, a gdzie nie powinna być stosowana. Ma sekcję opowiadającą, jak wybierać technologie i na co uważać przy materiałach. Prezentuje koncept wirtualnego magazynu części i mobilnego warsztatu. Po lekturze zrozumiesz też, dlaczego skanowanie 3D jest często ważniejsze od samej drukarki. Całość umieszczamy w perspektywie polskiego przemysłu obronnego z zagadnieniami jak SAFE, KPO i Tab.1 IWF/IS.

Burzymy dwa uproszczenia

Wokół druku 3D wciąż funkcjonują dwa uproszczenia, które blokują wdrożenia w sektorze obronnym.

Pierwsze mówi, że druk 3D to zaledwie ciekawy pomysł. Dobry do makiet, prototypów albo pracy laboratorium. W tej wersji druk 3D nie zasługuje na miejsce w produkcji, bo przemysł działa na CNC, w odlewniach.

Drugie idzie w przeciwnym kierunku i sugeruje, że drukarki 3D mogą zastąpić klasyczne metody wytwarzania. W tej wersji myśli idzie tak daleko, jak druk całych pojazdów, dronów i broni.

Oba podejścia są błędne i oba szkodzą podmiotom w grze obronnej. Prowadzą do złych decyzji zakupowych i operacyjnych.

Nasze zdanie o produkcji addytywnej w obronności można nazwać złotym środkiem pomiędzy tymi dwoma uproszczeniami. Druk 3D nie zastępuje hut, odlewni, obróbki CNC, wtrysku tworzyw. Nie omija wymagań jakościowych, badań materiałowych, procedur dopuszczenia ani odpowiedzialności inżynierskiej. Nie jest też ledwie ciekawostką.

Jego wartość leży w skróceniu czasu od potrzeby do działającego rozwiązania.

Druk 3D w obronności ma sens wtedy, gdy jest traktowany jako element systemu – wykorzystywany przez wiele podmiotów, na wielu maszynach, w wielu procesach. Taki system obejmuje projektowanie CAD (tworzenie modeli 3D części), skanowanie 3D (cyfrowe odwzorowanie istniejących obiektów), inżynierię odwrotną (odtworzenie dokumentacji lub funkcjonalnej geometrii na podstawie fizycznej części), dobór materiałów, kontrolę jakości, zarządzanie wersjami plików, procedury zatwierdzania części. W pełnym modelu także całe mobilne warsztaty i wirtualne magazyny części. Dopiero wtedy druk 3D osiąga zdolność produkcyjną.

Czy widzisz, jak urządzenie, drukarka 3D, pozostaje raczej elementem kompleksu zadaniowego, samym narzędziem?

Najważniejsza zmiana: od części do czasu reakcji

Logistyka wojskowa przez dekady opierała się na przewidywaniu potrzeb, centralnych magazynach, numerach katalogowych, zapasach, transporcie i procedurach zakupowych. Ten model nadal jest konieczny i w wielu obszarach pozostanie podstawowy. Nie zawsze odpowiada on jednak na rzeczywistość sprzętu eksploatowanego intensywnie, w zmiennych warunkach, często dłużej, niż zakładano w momencie jego projektowania.

O gotowości sprzętu potrafi decydować element pozornie mało istotny: osłona, dystans, prowadnica, uchwyt, mocowanie przewodu, adapter sensora, pokrywa rewizyjna, wkładka transportowa, element ergonomiczny, fragment obudowy, zaślepka albo przyrząd montażowy. Takie części nie są strategiczne same w sobie. Zyskują znaczenie, gdy ich brak zatrzymuje większy system, opóźnia naprawę, komplikuje montaż albo zmusza zespół serwisowy do improwizacji.

Produkcja addytywna pozwala część takich problemów rozwiązać inaczej. Jeżeli organizacja ma model cyfrowy, zna materiał, ma opisaną technologię wykonania i wie, jak sprawdzić gotową część, może skrócić czas reakcji z tygodni do dni. W prostszych przypadkach nawet z dni do godzin.

To oznacza, że w katalogu decyzji pojawia się dodatkowa możliwość: zamiast czekać na dostawę, można wykonać element lokalnie albo w najbliższym warsztacie produkcyjnym.

Cztery sytuacje, gdy zmienia to grę, czyli do czego w obronności najlepiej nadaje się druk 3D?

1) Części z długim terminem dostawy. „Długi termin” może oznaczać miesiące, a w przypadku komponentów dla starszego sprzętu często rok lub więcej.

2) Elementy do platform, których oryginalny producent już nie wspiera albo wspiera w bardzo ograniczonym zakresie. W polskim kontekście dotyczy to ogromnej części parku poradzieckiego: T-72, BMP-1, Mi-24, BRDM, Bryza, Iskra, część systemów łączności i obserwacji. Sankcje rosyjskie odcięły OEM. Tradycyjna ścieżka zakupowa przestała istnieć.

3) Modernizacje. Nowy sensor, moduł łączności, kamera, komputer lub uchwyt trzeba dopasować do istniejącej platformy. Adapter między nowym a starym to dziś jeden z najczęstszych typów zamówień, jakie zespoły inżynieryjne otrzymują od użytkownika końcowego.

4) Krótkie serie. W sytuacjach, gdy klasyczna produkcja wymagałaby form wtryskowych, oprzyrządowania, a ilości zamówionych elementów pozostają minimalne. Gdy nie da się takiej produkcji ekonomicznie uzasadnić. Dla platform produkowanych w dziesiątkach lub setkach sztuk rocznie, co jest standardem w europejskim przemyśle obronnym, będzie to ogromna część komponentów.

Polski kontekst dodatkowo zaostrza ten problem. Raport „Inwestycje w polski przemysł obronny” zwraca uwagę, że w wojskach pancernych eksploatowanych jest dziś siedem różnych typów czołgów (T-72M1R, PT-91, Leopard 2A4PL, Leopard 2A5, M1A1 Abrams, M1A2 Abrams oraz K2GF), a podobna fragmentacja występuje we flocie śmigłowców. Każda z tych platform to osobny łańcuch części, procedury serwisowe i ryzyko dostaw. Logistyka oparta na utrzymywaniu pełnego magazynu części dla każdej platformy z osobna w tej skali staje się ekonomicznie i operacyjnie nieefektywna. Wtedy właśnie produkcja cyfrowa ze skanowaniem 3D, inżynierią odwrotną i wirtualnym magazynem części pozwala ten problem udźwignąć.

Najlepiej widać to w utrzymaniu pojazdów, systemów specjalistycznych i wyposażenia polowego. Jeżeli zespół serwisowy potrzebuje niestandardowego uchwytu do wiązki przewodów, osłony chroniącej złącze, adaptera pozwalającego zamontować nowy moduł albo przyrządu ułatwiającego powtarzalny montaż, druk 3D może dać natychmiastową wartość.

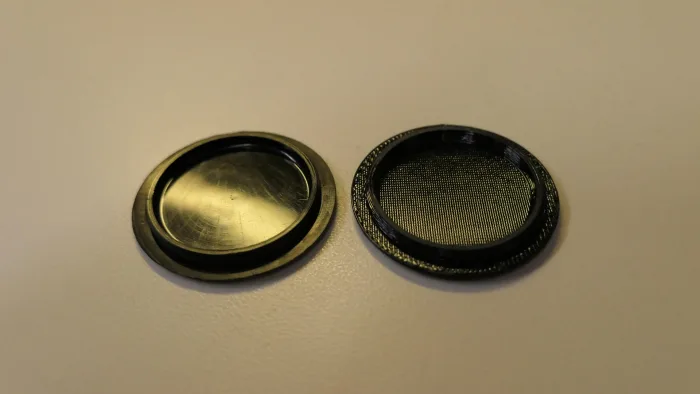

CASE STUDY 01: F/A-18 Hornet — button plug zamiast czekania na łańcuch dostaw

Część: Button plug do myśliwca pokładowego F/A-18, oryginalnie wykonywany wtryskowo

Materiał i technologia: FDM, druk wielkogabarytowy (Stratasys F900) — tworzywo techniczne klasy lotniczej

Zastosowanie: Wykonany przez Fleet Readiness Center Southwest (FRCSW) — odtworzenie wycofanej z produkcji części dla utrzymania gotowości floty mimo opóźnień łańcucha dostaw

Rezultat: Część mission-critical dostępna lokalnie zamiast oczekiwania na klasyczną dostawę

Źródło: Stratasys / U.S. Navy (Fleet Readiness Center Southwest)

BSP i UAV: obszar, który napędza rozwój druku 3D w obronności

Systemy bezzałogowe są dziś najmocniejszym i najbardziej dynamicznym obszarem zastosowania produkcji addytywnej w sektorze obronnym.

BSP, czyli bezzałogowe statki powietrzne, i ich krewni w domenie lądowej (BSL) oraz morskiej (BSM) są lekkie, modułowe, zależne od elektroniki, sensorów, kamer, anten i akumulatorów. Ich wartość bardzo często nie polega na jednej stałej konstrukcji, lecz na zdolności szybkiego dostosowania do konkretnego zadania.

W praktyce ten sam dron może wymagać kilku wariantów mocowania kamery, innej osłony anteny, innego położenia modułu łączności, zmodyfikowanego koszyka akumulatora, lżejszego uchwytu sensora, dodatkowego kanału prowadzenia przewodów albo obudowy elektroniki odpornej na konkretne warunki polowe.

Klasyczne metody produkcji są dobre wtedy, gdy projekt jest ustabilizowany, a seria przewidywalna. BSP działają w odwrotnym rytmie: projekt zmienia się szybko, seria jest krótka, a poprawki wynikają z użytkowania. Nauka i proponowane zmiany w systemie przychodzą z pola walki.

Druk 3D odpowiada na ten problem przez skrócenie cyklu iteracji. Iteracja oznacza kolejne przejścia przez projekt, wykonanie, test i poprawkę. W przypadku BSP zespół konstrukcyjny może przygotować kilka wariantów mocowania sensora, sprawdzić ich masę, sztywność,  prowadzenie przewodów, wpływ na środek ciężkości i łatwość montażu. Po teście można natychmiast zmienić geometrię i wydrukować kolejną wersję. To tempo jest trudne do osiągnięcia, gdy każda zmiana wymaga uruchomienia zewnętrznego procesu narzędziowego.

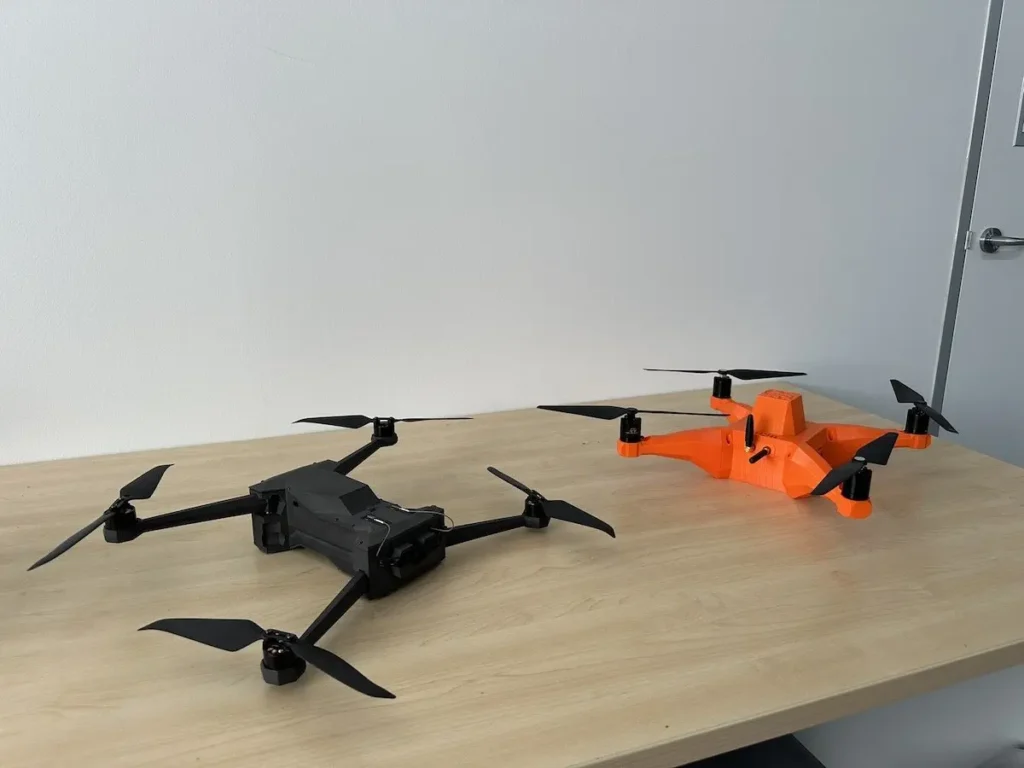

CASE STUDY 02: Boresight — drony szkoleniowe i taktyczne dla armii australijskiej

Część: Kadłub, ramiona, koszyki akumulatora, mocowania kamer, obudowy elektroniki — kompletne komponenty platformy bezzałogowej

Materiał i technologia: SLS — Nylon 12 (engineering-grade, Formlabs Fuse Series); wariant target wcześniej FDM/PLA

Zastosowanie: Drony target do ćwiczeń przeciwlotniczych oraz drony taktyczne mission-ready w programie ASCA (Australian Strategic Capability Accelerator)

Rezultat: Wielomilionowy kontrakt obronny dla producenta o agresywnej polityce kosztowej; produkcja oparta w całości na druku 3D pozwala zmieniać konfigurację w 10 minut zamiast inwestować w oprzyrządowanie wtryskowe

Źródło: Formlabs / Boresight (Australia)

W BSP druk 3D wspiera wykonywanie obudów elektroniki, mocowań kamer, uchwytów anten, osłon modułów łączności, adapterów pod sensory, elementów dystansowych, prowadnic przewodów, pokryw serwisowych, elementów kadłubowych do testów, wkładek transportowych chroniących delikatne komponenty.

W produkcji krótkoseryjnej drukowane są także przyrządy do klejenia, pozycjonowania, wiercenia, kontroli czy montażu podzespołów.

Szczególne znaczenie przy BSP ma masa. Każdy gram wpływa na czas lotu, zasięg, stabilność, zapas energii albo udźwig. Projektowanie pod druk 3D (DfAM) pozwala tworzyć geometrie, które trudno uzyskać metodami tradycyjnymi: elementy z odciążeniami, strukturami kratownicowymi, zintegrowanymi kanałami i kilkoma funkcjami połączonymi w jednej części. Zamiast składać uchwyt z kilku elementów, można zaprojektować jeden komponent, który jednocześnie mocuje sensor, prowadzi przewód, chroni złącze i zmniejsza masę.

Globalni producenci dronów taktycznych i rozpoznawczych budują platformy bezzałogowe z setkami komponentów wykonanych addytywnie. Polski przemysł BSP jest w tej samej fali, co poświadcza raport „Jak z importera uzbrojenia stać się eksporterem bezpieczeństwa„.

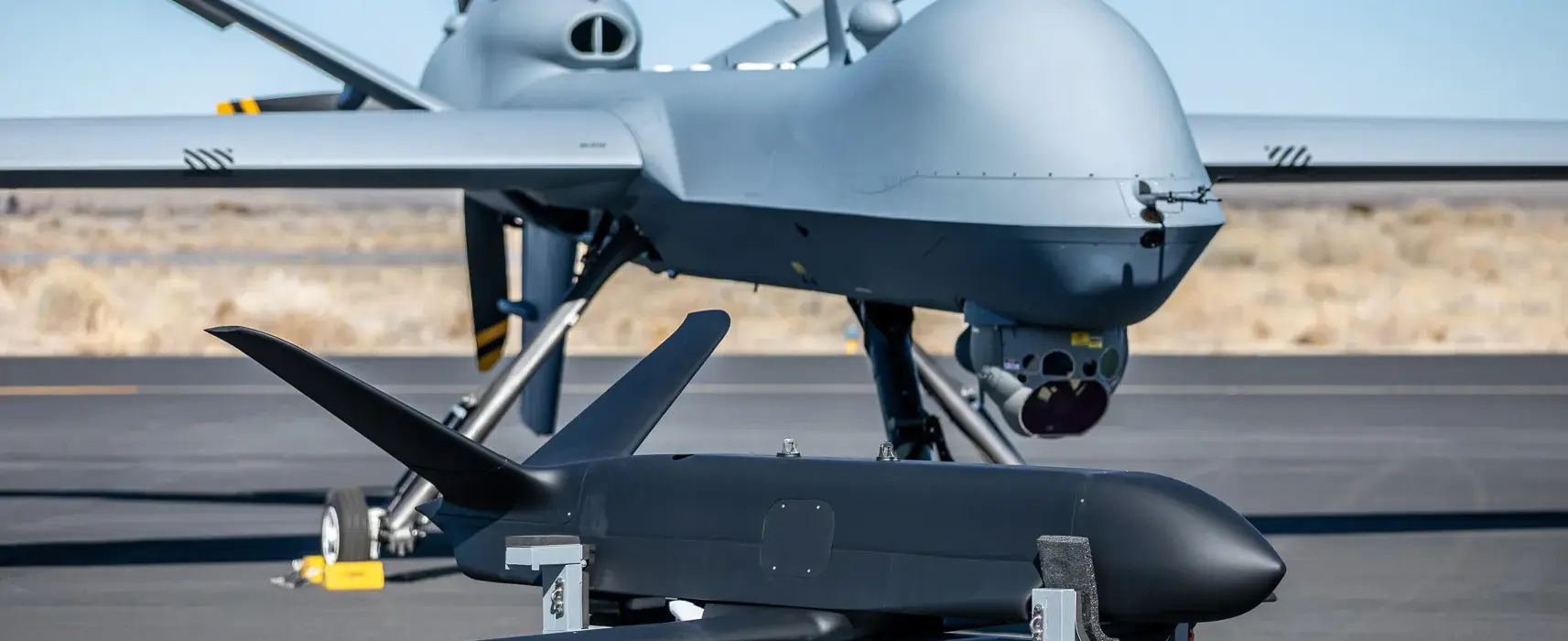

CASE STUDY 03: MQ-9B SkyGuardian — 240 części addytywnych w jednej platformie

Część: Komponenty strukturalne i serwisowe platformy bezzałogowej klasy MALE — łącznie 240 części addytywnych w pojedynczej platformie

Materiał i technologia: FDM, materiały klasy lotniczej (m.in. ULTEM 9085 — certyfikowany FAR 25.853, palność i emisja dymu)

Zastosowanie: Produkcja seryjna komponentów dla bezzałogowych statków powietrznych General Atomics Aeronautical Systems (GA-ASI) — MQ-9A Reaper, MQ-9B SkyGuardian

Rezultat: 2 mln USD oszczędności na oprzyrządowaniu i ponad 300 tys. USD oszczędności bieżących na pojedynczej platformie; tysiące części addytywnych obecnie latających na wielu typach BSP GA-ASI

Źródło: Stratasys / General Atomics Aeronautical Systems

Nie należy wyciągać z tego wniosku, że każdy element drona powinien być drukowany. Części narażone na drgania, obciążenia udarowe, temperaturę, promieniowanie UV, wilgoć, paliwa, oleje lub ryzyko krytycznej awarii wymagają testów i kwalifikacji. Anizotropia, czyli różnica właściwości mechanicznych w zależności od kierunku druku, może mieć znaczenie przy elementach obciążonych. Właśnie dlatego druk 3D w BSP nie powinien być traktowany jako jako stała część procesu inżynierskiego: projekt, materiał, technologia, test, kontrola i dopiero potem użycie.

BSP pokazują, dlaczego produkcja addytywna jest ważna dla obronności. Podając zagadnienie całkiem w skrócie, rolę będą grały: szybkie zmiany konfiguracji, krótkie serie komponentów, tanie iteracje projektu, modyfikacje w terenie i możliwość szybkiego odtwarzania elementów.

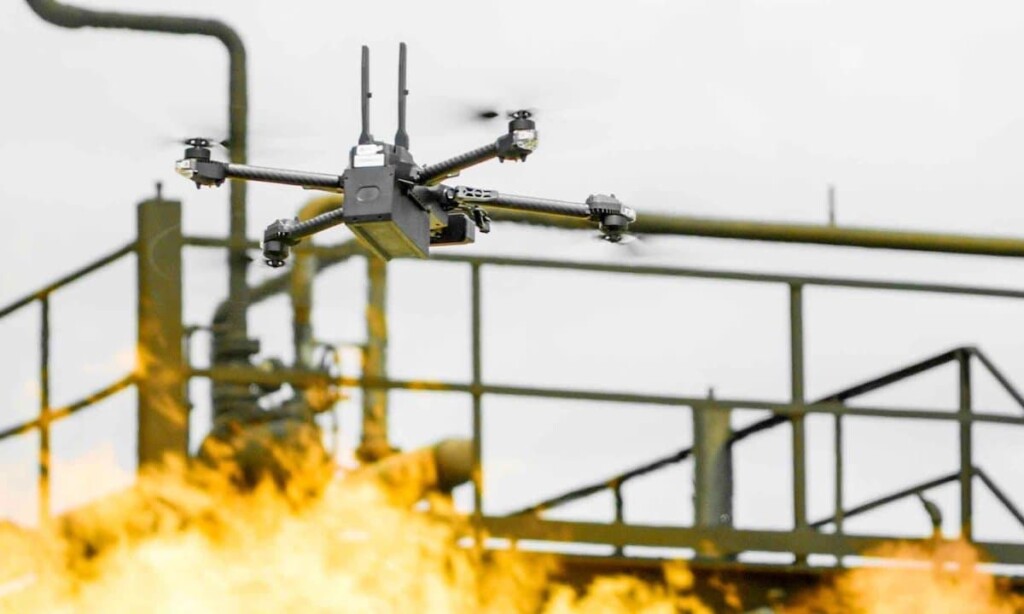

CASE STUDY 04: Skydio X2 / X10D — drony autonomous na DoD Blue UAS Cleared List

Część: Prototypy konstrukcyjne, mocowania sensorów, fixtures do testów RF i charakteryzacji aerodynamicznej

Materiał i technologia: SLA — żywice inżynierskie (Formlabs Form 3+ / Form 4)

Zastosowanie: Drony Skydio X2 (heavy-duty enterprise/defense) i X10D zatwierdzone na liście DoD Blue UAS Cleared (zaufane platformy bezzałogowe dla amerykańskich służb)

Rezultat: Skrócenie cyklu rozwoju nowych wariantów platformy bezzałogowej; szybka iteracja mocowań sensorów i konfiguracji ładunku użytecznego pod różne misje

Źródło: Formlabs / Skydio (USA)

Serwis, MRO i części tymczasowe: druk 3D jako narzędzie podtrzymania gotowości

Drugim obszarem zastosowań druku 3D w obronności jest utrzymanie sprzętu. Naprawa nie zawsze oznacza przywrócenie sprzętu do pełnej użyteczności od razu. Czasem najważniejsze jest bezpieczne przywrócenie funkcjonalności do czasu docelowej naprawy, wymiany komponentu albo dostawy części oryginalnej. Tu pojawia się kategoria części tymczasowych i napraw pomostowych.

Część tymczasowa nie musi być finalnym zamiennikiem oryginału. Może pozwalać utrzymać sprzęt w użyciu, zabezpieczyć element, odtworzyć funkcję pomocniczą albo umożliwić dalszą diagnostykę. Przykładem może być osłona zabezpieczająca wiązkę przewodów, adapter pozwalający zamontować dostępny komponent w miejsce niedostępnego, prowadnica utrzymująca prawidłowe położenie elementu, pokrywa chroniąca złącze albo uchwyt utrzymujący wyposażenie w pojeździe.

Te części nie zbudują medialnej opowieści o nowoczesnej technologii. Za to w serwisie i utrzymaniu ruchu właśnie one często decydują o sprawności. Jeżeli brakuje drobnej części, a jej dostawa trwa tygodnie, druk 3D może być różnicą między sprzętem stojącym w oczekiwaniu a sprzętem, który wraca do funkcjonalności.

W tym obszarze szczególnie ważna jest klasyfikacja ryzyka. Inaczej należy traktować organizer narzędziowy, inaczej osłonę, inaczej uchwyt elementu elektronicznego, a jeszcze inaczej część przenoszącą obciążenie. Przy wdrożenie druku 3D w obronności zazwyczaj technik nie decyduje samodzielnie, co można zastąpić wydrukiem. Potrzebna jest procedura: zgłoszenie potrzeby, ocena funkcji części, dobór materiału, wykonanie, kontrola, oznaczenie, dokumentacja i jasna informacja, czy część jest tymczasowa, testowa, dopuszczona do użycia czy wyłącznie pomocnicza.

Jak otwarcie diagnozuje raport „Jak z importera uzbrojenia stać się eksporterem bezpieczeństwa” przygotowany przez Instytut Sobieskiego i Instytut Wschodniej Flanki, obecny polski system zamówień obronnych cechuje się silną awersją do podejmowania ryzyka. Klasyfikacja ryzyka technicznego części nabiera w konsekwencji większego znaczenia jako procedura jakościowa. Pozwala podejmować decyzje szybciej i bezpieczniej, gdy każda kategoria części ma jasne kryteria dopuszczenia. Odpowiedzialność jest wtedy równomiernie rozłożona między dostawcę i użytkownika.

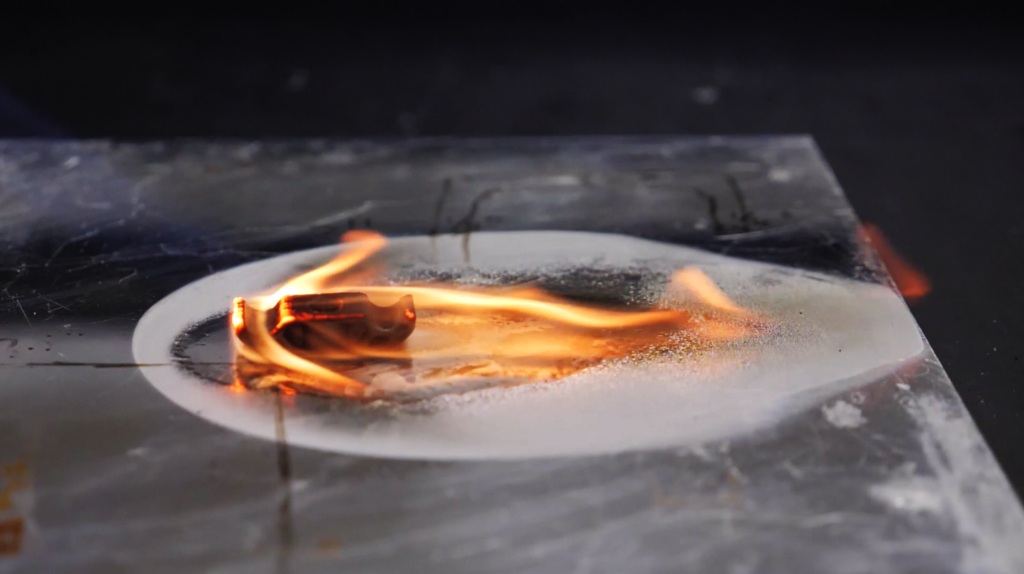

CASE STUDY 05: F-16 — zacisk hydrauliczny C3175-9J w trudnopalnym fotopolimerze

Część: Zacisk linii hydraulicznej C3175-9J montowany m.in. w komorach podwozia F-16; tysiące sztuk w eksploatacji

Materiał i technologia: P3 DLP (Stratasys Origin One), LOCTITE 3955 — trudnopalny fotopolimer FST z certyfikacją UL 94 V-0, odporny chemicznie i termicznie; tether elastomerowy LOCTITE IND402 drukowany w jednym procesie

Zastosowanie: Zwycięski projekt w konkursie U.S. Air Force (RSO Advanced Manufacturing Olympics, 2020) — zamiennik wtryskowego zacisku z fenolu, który po latach pracy w warunkach drgań, chemii i cykli termicznych ulegał uszkodzeniom

Rezultat: Nowy projekt dwukrotnie wytrzymalszy od oryginału, lżejszy, każdy egzemplarz serializowany dla pełnej identyfikowalności; 1 296 połówek zacisku na jedną drukarkę dziennie

Źródło: Stratasys / U.S. Air Force

Globalnie ten model już działa od kilkunastu lat. Marynarki wojenne państw NATO odtwarzają addytywnie ogniwa i elementy zaczepowe pozwalające podnosić pojazdy opancerzone. Siły powietrzne odtwarzają wycofane z produkcji elementy starszych myśliwców, na które oryginalna ścieżka zaopatrzenia stała się nieefektywna lub po prostu zamknięta. W polskim kontekście ten sam mechanizm ma jeszcze większy potencjał: setki platform poradzieckich, z których część nigdy nie zostanie zastąpiona, ale musi być utrzymana w sprawności.

CASE STUDY 06: MH-60S Seahawk — mocowania anten do modernizacji łączności

Część: Mocowania anten do nowego systemu komunikacji śmigłowca pokładowego MH-60S Seahawk

Materiał i technologia: FDM, tworzywa techniczne klasy lotniczej

Zastosowanie: Inżynierowie U.S. Navy zaprojektowali i wykonali addytywnie elementy potrzebne do integracji nowego zestawu antenowego z istniejącą platformą — klasyczny przypadek modernizacji wymagającej szybkiego dopasowania mechanicznego

Rezultat: Skrócenie czasu integracji nowego systemu łączności z lotami operacyjnymi; uniknięcie długiego cyklu zamówienia oprzyrządowania od OEM

Źródło: U.S. Navy (navy.mil)

Oprzyrządowanie: najmniej efektowny, ale opłacalny obszar

Jeżeli organizacja chce rozpocząć wdrożenie druku 3D rozsądnie, jednym z najlepszych punktów startu jest oprzyrządowanie. To wszystkie pomocnicze elementy, które wspierają produkcję, montaż, kontrolę, serwis lub transport: przyrządy ustalające, uchwyty, szablony, maski, wkładki, osłony stanowiskowe, organizery, pomoce montażowe i elementy kontrolne.

To obszar mniej spektakularny niż drukowanie części do drona czy pojazdu, ale bardzo praktyczny. Przyrząd do powtarzalnego ustawienia elementu może skrócić montaż o 30-50%. Szablon wiercenia może ograniczyć liczbę błędów. Wkładka transportowa może zabezpieczyć delikatny sensor. Organizer stanowiskowy może skrócić czas pracy technika o godziny w skali tygodnia. Maska do lakierowania może poprawić powtarzalność procesu i ograniczyć zużycie materiału.

W przemyśle obronnym znaczenie oprzyrządowania rośnie wraz z różnorodnością sprzętu. Im więcej wariantów pojazdów, sensorów, systemów łączności, kamer, dronów i urządzeń specjalistycznych, tym trudniej utrzymywać klasyczne oprzyrządowanie dla każdego przypadku. Druk 3D pozwala wykonywać je wtedy, kiedy jest potrzebne.

To dobry obszar wdrożeniowy również dlatego, że ryzyko jest zazwyczaj niższe niż przy częściach końcowych. Jeżeli przyrząd montażowy ułatwia pracę, ale nie jest elementem finalnego sprzętu, ścieżka kwalifikacji jest znacznie prostsza. Zespół uczy się projektowania, technologii, materiałów i kontroli, jednocześnie dostarczając szybkie korzyści operacyjne.

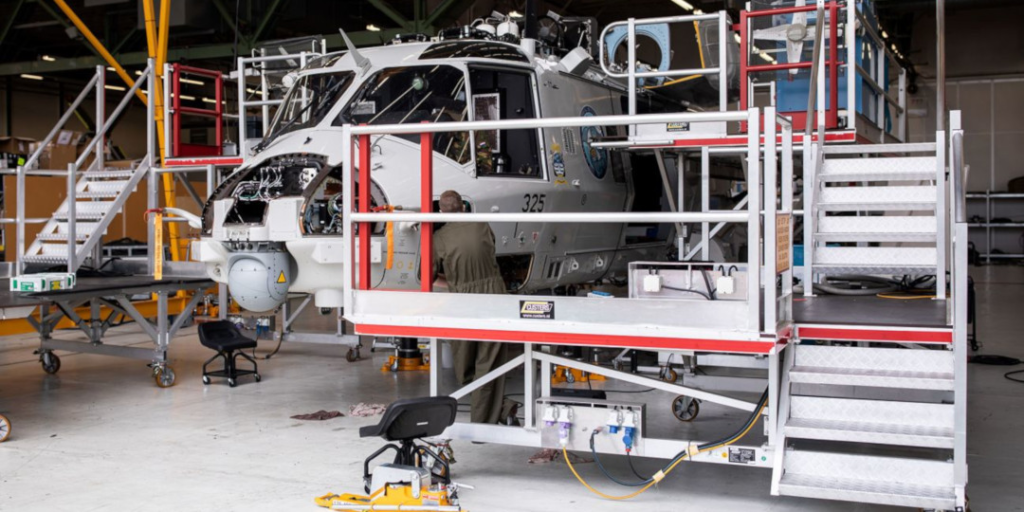

CASE STUDY 07: Royal Netherlands Air Force — narzędzia serwisowe dla floty F-16, Chinook, Apache, NH90

Część: Narzędzia serwisowe, przyrządy montażowe, osłony stanowiskowe i adaptery dla codziennego utrzymania kilku platform jednocześnie

Materiał i technologia: FDM, tworzywa techniczne (UltiMaker S5/S7) — w tym wzmocnione włóknem nylony

Zastosowanie: Holenderskie Siły Powietrzne (RNLAF) utrzymują równolegle myśliwce F-16, śmigłowce transportowe Chinook, śmigłowce bojowe Apache i wielozadaniowe NH90 — różnorodność platform wymaga dedykowanego oprzyrządowania dla każdej

Rezultat: Lokalne drukowanie narzędzi serwisowych na żądanie zamiast utrzymywania pełnego magazynu oprzyrządowania dla każdej platformy; szybkie odtwarzanie zużytych lub zgubionych elementów

Źródło: UltiMaker / Royal Netherlands Air Force

Skanowanie 3D i inżynieria odwrotna: kiedy brakuje dokumentacji albo nowe trzeba dopasować do starego

Z doświadczenia wdrożeń w przemyśle, wiemy, że druk 3D nie zaczyna się od drukarki. Zaczyna się raczej od danych. Żeby wykonać część, trzeba mieć jej model cyfrowy. Jest to relatywnie proste, gdy organizacja posiada pełną i aktualną dokumentację CAD wszystkich komponentów. W praktyce jednak często tak nie jest. Sprzęt bywa modernizowany przez lata, dokumentacja jest niepełna, dostawca zakończył produkcję, część była modyfikowana w eksploatacji albo fizyczny egzemplarz różni się od rysunku konstrukcyjnego.

Skanowanie 3D pozwala przenieść obiekt fizyczny do świata cyfrowego. Skaner zbiera informację o geometrii części, tworząc chmurę punktów lub siatkę. To jednak dopiero początek. Surowy skan nie jest jeszcze dokumentacją produkcyjną. Potrzebna jest inżynieria odwrotna, czyli odtworzenie funkcjonalnego modelu CAD: powierzchni, otworów, baz montażowych, tolerancji, relacji z innymi częściami i logiki działania komponentu.

W obronności skanowanie 3D ma cztery podstawowe zastosowania:

1) Odtwarzanie części, dla których nie ma dokumentacji lub dokumentacja jest nieaktualna. Chodzi o całe rodziny komponentów platform poradzieckich, ale też części starszych systemów zachodnich, których producent zniknął, został wykupiony albo zakończył wsparcie.

2) Projektowanie adapterów do istniejącego sprzętu. Nowy sensor, antena, kamera lub moduł łączności musi zostać zamontowany na starej platformie. Trzeba znać geometrię miejsca montażu jak promienie, kolizje, dostęp do śrub, prowadzenie przewodów, zakres ruchu. Skanowanie 3D zbiera te dane szybciej i precyzyjniej niż ręczne pomiary.

3) Kontrola zużycia i deformacji. Skan pozwala porównać część po eksploatacji z modelem referencyjnym i ocenić odchyłki. To istotne przy ocenie zdolności do dalszej pracy elementu, planowaniu wymiany albo dokumentowaniu stanu sprzętu.

4) Kontrola jakości wydrukowanych elementów. Szczególnie ważna wtedy, gdy istotne jest dopasowanie do istniejących komponentów lub gdy część ma trafić do dokumentacji produkcyjnej.

Najprostszy przykład pochodzi z modernizacji. Jednostka albo producent chce zamontować nową kamerę na istniejącym pojeździe, maszcie, dronie albo stanowisku obserwacyjnym. Skanowanie 3D pozwala zebrać dane geometryczne miejsca montażu szybciej niż ręczne pomiary, a druk 3D pozwala wykonać pierwszy adapter do testów dopasowania. Po zatwierdzeniu można zdecydować, czy finalny element ma być drukowany, obrabiany CNC, wykonany z kompozytu czy produkowany inną metodą.

To pokazuje ważną rzecz: druk 3D nie zawsze musi być technologią finalnej części. Czasem największą wartością jest skrócenie drogi do prawidłowego projektu.

Technologie druku 3D w zastosowaniach wojskowych

Nie istnieje jedna technologia druku 3D dobra do wszystkich zadań. Wybór metody powinien wynikać z zastosowania. Inaczej drukuje się prosty przyrząd montażowy, inaczej obudowę elektroniki dla systemu C4ISR, inaczej elastyczną wkładkę transportową, inaczej precyzyjny model szkoleniowy, a jeszcze inaczej metalowy element pracujący w wysokiej temperaturze.

FDM/FFF — druk z filamentu

To najczęstsza technologia kojarzona z drukiem 3D. W wersji profesjonalnej (przemysłowej) jest solidnym narzędziem warsztatowym lub produkcyjnym. W obronności FDM sprawdza się przy uchwytach, osłonach, zaślepkach, adapterach, prostych obudowach, przyrządach montażowych, elementach stanowiskowych, modelach testowych, prototypach i częściach o większych gabarytach.

W maszynach przemysłowych można drukować materiałami technicznymi: ASA, ABS, poliwęglanem (PC), nylonami (PA) wzmocnionymi włóknem węglowym lub szklanym, a w bardziej wymagających systemach tworzywami wysokotemperaturowymi typu PEI (Ultem), PEKK czy PEEK. To otwiera zastosowania w elementach narażonych na wyższą temperaturę, większe obciążenia mechaniczne czy trudniejsze warunki środowiskowe.

Materiały takie jak Ultem 9085 od Stratasys są certyfikowane do zastosowań lotniczych (FAR 25.853), a tworzywa z funkcją ESD oferują rozproszenie ładunków elektrostatycznych wymagane przy obudowach elektroniki C4ISR.

Przy FDM/FFF trzeba jednak pamiętać o anizotropii. Część drukowana w FDM może mieć różne właściwości w zależności od kierunku druku. Projektant musi rozumieć, gdzie pojawią się siły i jak ułożyć część w procesie.

Technologie proszkowe dla polimerów — SLS, MJF, SAF

Mają inne zalety niż FDM. Umożliwiają wykonywanie bardziej złożonych geometrii bez podpór. Bardzo dobrze nadają się do krótkich serii części funkcjonalnych. W sektorze obronnym to mogą być obudowy urządzeń, elementy zatrzaskowe, prowadnice, kanały przewodów, uchwyty, lekkie struktury montażowe, komponenty BSP, części wyposażenia specjalistycznego oraz elementy modernizacyjne.

Materiały takie jak PA12 i PA11 dobrze wpisują się w potrzeby części użytkowych: są lekkie, wystarczająco odporne dla wielu zastosowań i nadają się do powtarzalnej produkcji krótkich serii. Wzmacniane wersje z włóknem szklanym lub węglowym oferują wyższą sztywność tam, gdzie jest potrzebna.

Technologie proszkowe są szczególnie wartościowe w BSP, bo łączą niską masę, funkcjonalną geometrię i produkcję wariantową. Obudowa sensora może mieć zintegrowane zaczepy, kanały przewodów, żebra wzmacniające i elementy montażowe, które w klasycznej produkcji wymagałyby kilku osobnych części i operacji montażowych. W produkcji krótkoseryjnej to ogromna zaleta.

W polskim sektorze obronnym proszek jest jednocześnie obszarem najsłabiej zrozumianym. Większość firm zna FDM, a mniej kojarzy technologie SLS, MJF czy SAF. Tworzy to lukę kompetencyjną i przestrzeń do wyróżnienia się dla firm, które w tych technologiach już operują.

Technologie żywiczne — SLA, DLP, PolyJet

Mają zastosowanie tam, gdzie liczy się dokładność, detal i jakość powierzchni. W wojskowości służą do precyzyjnych prototypów obudów, modeli szkoleniowych, makiet, wzorców, elementów demonstracyjnych, modeli do konsultacji z użytkownikiem końcowym i przymiarów. W projektowaniu BSP pomagają ocenić kształt osłony sensora, spasowanie z elektroniką, dostęp serwisowy czy ergonomię montażu.

Rola żywic jest zazwyczaj projektowa, szkoleniowa albo walidacyjna, mniej eksploatacyjna. Materiały żywiczne bywają wrażliwe na UV i temperaturę, co ogranicza ich użycie w warunkach polowych.

Pochodząca od Stratasys technologia PolyJet oferuje druk wielomateriałowy i wielokolorowy w jednym cyklu pracy. Będzie to wartościowe przy modelach szkoleniowych pokazujących wnętrze sprzętu lub złożeniach, gdzie konieczna jest dobra wizualizacja projektu.

Druk z metalu — LPBF (SLM i DMLS), DED, cold spray, WAAM

To osobna kategoria. Druk 3D z metalu może być bardzo wartościowy dla przemysłu zbrojeniowego, ale wymaga znacznie większej kontroli procesu. Technologie różnią się fundamentalnie:

•       LPBF (Laser Powder Bed Fusion) — stapianie proszku metalowego laserem warstwa po warstwie. Pozwala uzyskać złożone geometrie z odciążeniami, kanałami chłodzącymi, strukturami kratownicowymi. Stosowane w komponentach wyrzutni, elementach struktur satelitarnych, częściach o skomplikowanej geometrii.

•       DED (Directed Energy Deposition) — bezpośrednie nanoszenie materiału z energią. Stosowane do naprawy elementów, dodawania materiału na zużyte powierzchnie, także produkcji.

•       Cold spray — osadzanie cząstek metalu z dużą prędkością, bez topienia. Wartościowe przy naprawach komponentów, gdzie obróbka cieplna może być niepożądana.

•       WAAM (Wire Arc Additive Manufacturing) — druk łukowy z drutu metalowego. Stosowany do większych komponentów konstrukcyjnych, gdzie precyzja nie jest najwyższa, ale liczy się tempo i masa.

Metalowy druk 3D okazuje się przydatny przy lekkich wspornikach, elementach lotniczych, kanałach chłodzących, naprawach wybranych komponentów, elementach morskich, prototypach funkcjonalnych i krótkich seriach części wysokowartościowych. Typowe materiały to AlSi10Mg (aluminium), Ti6Al4V (tytan), Inconel 625/718 (nadstopy niklu), stale narzędziowe i nierdzewne (316L, 17-4 PH).

Metalowy druk 3D nie powinien być jednak sprzedawany jako prosty zamiennik obróbki skrawaniem. Wymaga kontroli proszku lub drutu, atmosfery procesu, parametrów, obróbki cieplnej (HIP, hartowanie, odprężanie), badań nieniszczących, często dodatkowej późniejszej obróbki CNC i formalnej kwalifikacji części-produktów. Gdy geometria, czas, masa, dostępność lub koszt klasycznej produkcji uzasadniają bardziej złożony proces, druk 3D z metalu będzie dobrym uzupełnieniem tradycyjnych metod.

Druk 3D w budownictwie

Warto wspomnieć o jeszcze jednym obszarze: duże systemy drukujące z betonu lub mieszanek specjalnych. Mogą mieć znaczenie przy tworzeniu elementów infrastruktury, osłon, zapór, stanowisk, schronień lub konstrukcji pomocniczych. To inny świat niż druk części do BSP, ale logika pozostaje podobna: szybciej wytworzyć potrzebną strukturę bliżej miejsca użycia, ograniczając transport i zależność od klasycznego łańcucha dostaw.

Proces. Wychodzimy poza kwestie doboru materiału.

W rozmowach handlowych często pojawia się pytanie: „z jakiego materiału można to wydrukować?”. To ważne pytanie, ale niewystarczające samo w sobie. W druku 3D materiał i proces są ze sobą silnie powiązane. Ten sam poliamid może dać inne właściwości w zależności od drukarki 3D, parametrów druku, orientacji części, przygotowania materiału, wilgotności i postprocessingu.

Myśląc o druku 3D procesowo, warto przyjrzeć się konieczności postprocessingu. Inaczej mówiąc, to obróbka po wydruku. Może oznaczać usunięcie podpór, czyszczenie, wygładzanie, barwienie, obróbkę cieplną, impregnację, piaskowanie, szlifowanie albo dodatkową obróbkę CNC. W zastosowaniach obronnych postprocessing może wpłynąć na wytrzymałość, dokładność spasowań, odporność chemiczną części, jej szczelność lub możliwości montażu.

Kolejne zagadnienie to lakierowanie wydruków 3D według wzorców wojskowych. Pomyślmy o NATO Olive (RAL 6014), kamuflażu wzór 124, lakierach matowych antyrefleksyjnych, powłokach ograniczających sygnaturę termiczną i radarową. Element drukowany, który ma trafić na pojazd, dron czy sprzęt obserwacyjny, musi być wykończony zgodnie ze standardami właściciela platformy. Klient, który dostaje od jednego dostawcy gotową, polakierowaną część, oszczędza jedną umowę, jeden audyt compliance, jedną umowę NDA i wiele godzin koordynacji.

Organizacja wdrażająca druk 3D nie powinna pytać wyłącznie o materiał. Poszukiwania powinny uwzględniać pełny pakiet technologiczny: model, technologię, maszynę, materiał, parametry, orientację, postprocessing, lakierowanie, kontrolę jakości, oznaczenie i dokumentację.

Jest to szczególnie ważne przy częściach do BSP, pojazdów i wyposażenia polowego. Element, który działa w biurze konstrukcyjnym, może zachować się inaczej po ekspozycji na słońce, pył, wilgoć, uderzenia, wibracje albo paliwo. Materiał, który świetnie wygląda w katalogu, może wymagać suszenia przed drukiem. Geometria, która jest idealna w modelu CAD, może wymagać korekty tolerancji po rzeczywistym wydruku. To szczegóły, które odróżniają wdrożenie inżynierskie od demonstracji technologii.

Wirtualny Magazyn Części: koncepcja strategiczna

Jedną z najbardziej strategicznych koncepcji związanych z drukiem 3D w obronności jest wirtualny magazyn części. To pojęcie jest atrakcyjne marketingowo, ale bywa źle rozumiane.

Wirtualny magazyn może kojarzyć się z dyskiem pełnym plików STL albo “chmurą z modelami”. W swojej pełnej formie jest kontrolowaną biblioteką pakietów produkcyjnych, które pozwalają wykonać daną część w określonych warunkach, z określonym poziomem kontroli, na określonych maszynach.

Pakiet produkcyjny w Wirtualnym Magazynie Części powinien zawierać więcej niż geometrię. Potrzebny jest:

•       model CAD,

•       wersja pliku i historia zmian,

•       informacja o materiale (z konkretnym dostawcą, partią, datą),

•       technologia wykonania,

•       parametry procesu (np. temperatura, prędkość, gęstość),

•       orientacja druku,

•       zasady postprocessingu (czyszczenie, obróbka cieplna, szlifowanie, lakierowanie),

•       kryteria kontroli (wymiary, odporność, badania nieniszczące),

•       status zatwierdzenia (testowa / tymczasowa / dopuszczona),

•       ograniczenia użycia,

•       informacja, na jakich maszynach część może być produkowana.

Przy częściach bardziej wymagających potrzebne są również dane z testów, wyniki pomiarów, warunki dopuszczenia i konkretne metodyki badań.

To zmienia sposób myślenia o magazynie. W klasycznym modelu organizacja pyta: „czy mamy część na półce?”. W modelu cyfrowym dochodzi drugie pytanie: „czy mamy zatwierdzoną zdolność jej wykonania?”.

Czasem fizyczny zapas nadal będzie najlepszym rozwiązaniem. Ale w przypadku części rzadko używanych, wariantowych, modernizacyjnych, pomocniczych lub trudnych do przewidzenia, cyfrowa gotowość jest bardziej efektywna niż utrzymywanie dużej liczby elementów w magazynie. Odzyskuje się kapitał zamrożony w MRO i jednocześnie zyskuje elastyczność: część można wykonać dokładnie wtedy, kiedy jest potrzebna.

Wirtualny Magazyn Części ma szczególne znaczenie przy sprzęcie starszym, modernizowanym i rozproszonym. Jeżeli organizacja raz odtworzy część, przetestuje ją, opisze proces i zapisze pakiet produkcyjny, kolejne wykonanie nie zaczyna się od zera, a staje się zasobem organizacji.

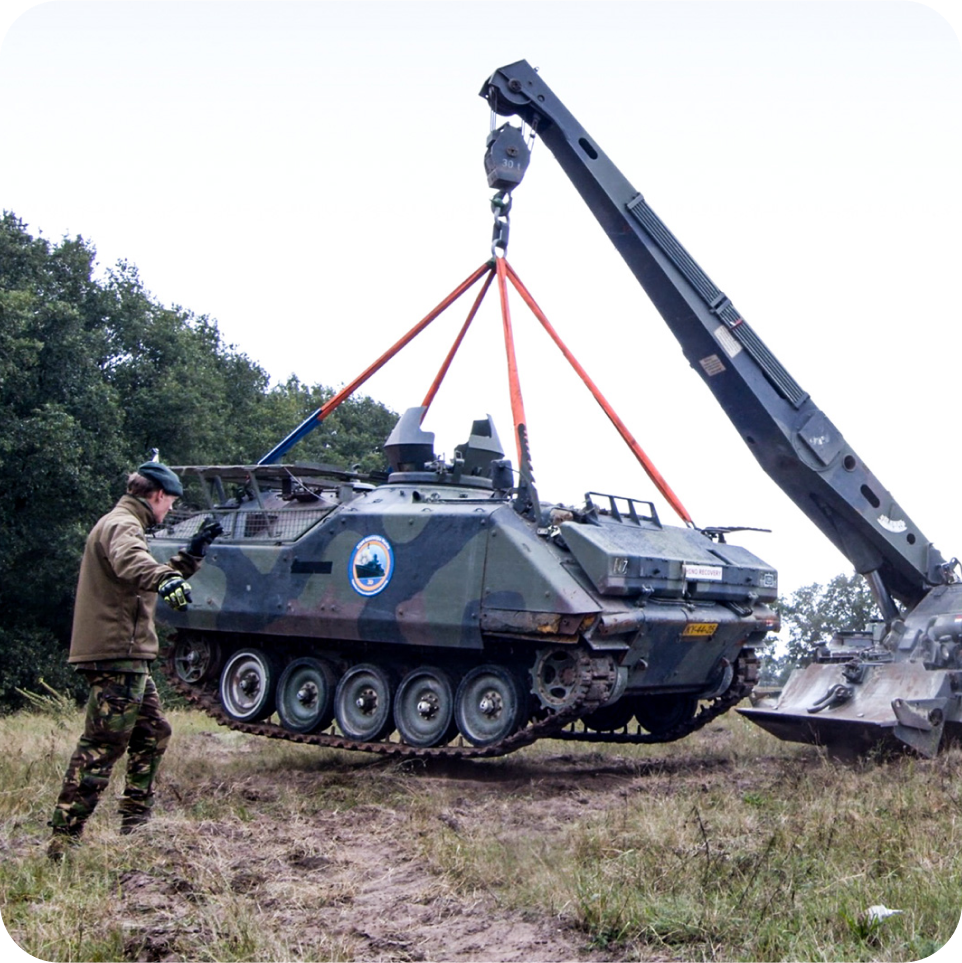

CASE STUDY 08: M113 / Leopard 2 — ogniwo do podnoszenia 12-tonowego pojazdu opancerzonego

Część: Ogniwo zaczepowe (lifting link) używane przy podnoszeniu transporterów opancerzonych M113 oraz Leopard 2 „Buffalo”

Materiał i technologia: FDM, Covestro Addigy F1030 CF10 — poliwęglan wzmacniany krótkim włóknem węglowym (10%), dedykowany aplikacjom o wysokich obciążeniach

Zastosowanie: Holenderska marynarka wojenna (Royal Netherlands Navy) — odtworzenie kluczowego elementu logistycznego dla operacji przenoszenia ciężkich pojazdów opancerzonych

Rezultat: Drukowane ogniwo przeniosło obciążenie 12-tonowego pojazdu w testach; raz przygotowany pakiet produkcyjny gotowy do ponownego wykonania na żądanie — modelowy przykład wirtualnego magazynu części dla ciężkiego sprzętu

Źródło: UltiMaker / Royal Netherlands Navy

W polskim kontekście wirtualny magazyn części jest odpowiedzią na bardzo konkretny problem: platformy poradzieckie, dla których OEM zniknął lub został odcięty sankcjami.

Pozwala on na utrzymanie zdolności bojowej systemów, których nikt na świecie już nie produkuje, w pełnej zgodzie z celem 50% udziału krajowego do 2035 r., który stawia raport IWF/IS.

Równocześnie wirtualny magazyn tworzy nowe ryzyka. Pliki produkcyjne są zasobem wrażliwym. Nieautoryzowana zmiana geometrii, użycie nieaktualnej wersji, błędny materiał albo utrata kontroli nad danymi mogą prowadzić do poważnych problemów. Dlatego potrzebne są uprawnienia, wersjonowanie, historia zmian, statusy zatwierdzenia i cyberbezpieczeństwo. Cyfrowy plik części może być równie ważny jak sama część.

Mobilny warsztat: produkcja bliżej miejsca użycia sprzętu

Koncepcja mobilnego warsztatu druku 3D w formie kontenera, zabudowy serwisowej albo modułu polowego jest dla sektora obronnego szczególnie atrakcyjna. Ale wymaga trzeźwego podejścia. Jego celem jest skrócenie dystansu między problemem a rozwiązaniem.

Mobilny warsztat może wspierać działania na poligonie, testy sprzętu, utrzymanie BSP, serwis pojazdów, dorabianie prostych części pomocniczych, wykonywanie adapterów i przygotowanie oprzyrządowania w miejscu operacji. Jeżeli podczas testów drona okazuje się, że trzeba zmienić mocowanie kamery, poprawić osłonę anteny albo zabezpieczyć przewody, warsztat mobilny pozwala wykonać poprawkę tego samego dnia. Jeżeli w pojeździe brakuje osłony, uchwytu lub elementu organizującego przewody, można przygotować rozwiązanie bez odsyłania problemu do odległego zakładu.

Żeby mobilny warsztat działał, nie wystarczy wstawić drukarki do kontenera. Potrzebne są maszyny dobrane do zastosowań (z reguły FDM przemysłowy plus SLS średniej klasy, czasem druk 3D żywiczny, dla precyzji), zapas materiałów, kontrola wilgotności i temperatury, stabilne zasilanie, wentylacja, stanowisko CAD, skaner 3D, narzędzia do postprocessingu, podstawowa kontrola wymiarowa, procedury bezpieczeństwa, dostęp do zatwierdzonych plików i przeszkoleni operatorzy. W warunkach polowych dochodzą pył, wibracje, ograniczona przestrzeń, bezpieczeństwo danych i praca pod presją czasu.

Największy sens ma model dwupoziomowy. Warsztat stacjonarny jest centrum kompetencji: prowadzi projekty, kwalifikuje części, przygotowuje pakiety do produkcji, testuje materiały, zarządza wirtualnym magazynem i szkoli ludzi. Warsztat mobilny działa bliżej użytkownika: wykonuje zatwierdzone części, wspiera serwis i zbiera informacje zwrotne z użycia w polu.

Bez zaplecza stacjonarnego mobilny warsztat łatwo staje się improwizacją. Bez modułu mobilnego centrum stacjonarne może być po prostu za daleko od źródła problemu.

CASE STUDY 09: 173rd Airborne Hawkeye Platoon — drony FPV drukowane na poziomie plutonu

Część: Kompletne drony FPV (First-Person View) klasy taktycznej — kadłub, ramiona, mocowania kamer, koszyki akumulatora

Materiał i technologia: FDM, tworzywa techniczne — produkcja bezpośrednio na poziomie jednostki operacyjnej

Zastosowanie: Hawkeye Platoon w ramach 173rd Airborne Brigade (U.S. Army) — pluton innowacyjny realizujący koncepcję 3D-printed lethality, czyli dronów bojowych drukowanych jak najbliżej miejsca użycia

Rezultat: Demonstracja modelu, w którym pluton dysponuje własną zdolnością wytwórczą — od potrzeby operacyjnej do gotowego drona w cyklu liczonym w dniach, bez angażowania centralnego łańcucha zaopatrzenia

Źródło: U.S. Army (army.mil)

Stacjonarny warsztat: baza kompetencji, jakości i wdrożenia

Stacjonarny warsztat druku 3D i skanowania 3D powinien być traktowany jako baza kompetencji. To tutaj organizacja prowadzi bardziej wymagające prace projektowe, testy materiałowe, inżynierię odwrotną, kontrolę jakości, szkolenia, przygotowanie dokumentacji i rozwój wirtualnego magazynu części.

W dobrze ustawionym warsztacie stacjonarnym spotykają się trzy kompetencje:

Pierwsza to projektowanie i inżynieria. W warsztacie stacjonarnym mamy umiejętność tworzenia części pod konkretną technologię, a nie tylko kopiowania geometrii istniejącego elementu. Projektowanie pod druk addytywny (Design for Additive Manufacturing, DfAM) to osobna dyscyplina, która wymaga rozumienia, gdzie pojawiają się obciążenia, jak ułożyć część w procesie, jak zaprojektować odciążenia, kanały, zatrzaski i interfejsy z innymi elementami.

Druga to technologia procesu. Inżynierowie tutaj mają wiedzę o materiałach, parametrach, ograniczeniach maszyn, postprocessingu i kontroli. Operator, który zna jedną drukarkę, nie wystarczy. Inżynier procesu musi rozumieć kilka technologii i wiedzieć, kiedy która jest właściwa.

Trzecia to rozumienie zastosowania wojskowego. Chodzi o warunki pracy sprzętu, ryzyka, wymagania użytkownika końcowego, konsekwencje awarii, język decydentów, standardy wzorców wojskowych, ścieżki dopuszczenia i klauzule niejawności.

Stacjonarny warsztat może obsługiwać producentów sprzętu, zakłady remontowe, integratorów systemów, jednostki badawczo-rozwojowe i zespoły odpowiedzialne za modernizację. Może przygotowywać adaptery do nowych sensorów, oprzyrządowanie produkcyjne dla krótkich serii, modele szkoleniowe, elementy do BSP, części testowe, zamienniki pomocnicze, makiety na targi branżowe i dokumentację dla mobilnych warsztatów. Może również działać jako miejsce, w którym fizyczne części są skanowane, analizowane, odtwarzane i wprowadzane do cyfrowego repozytorium.

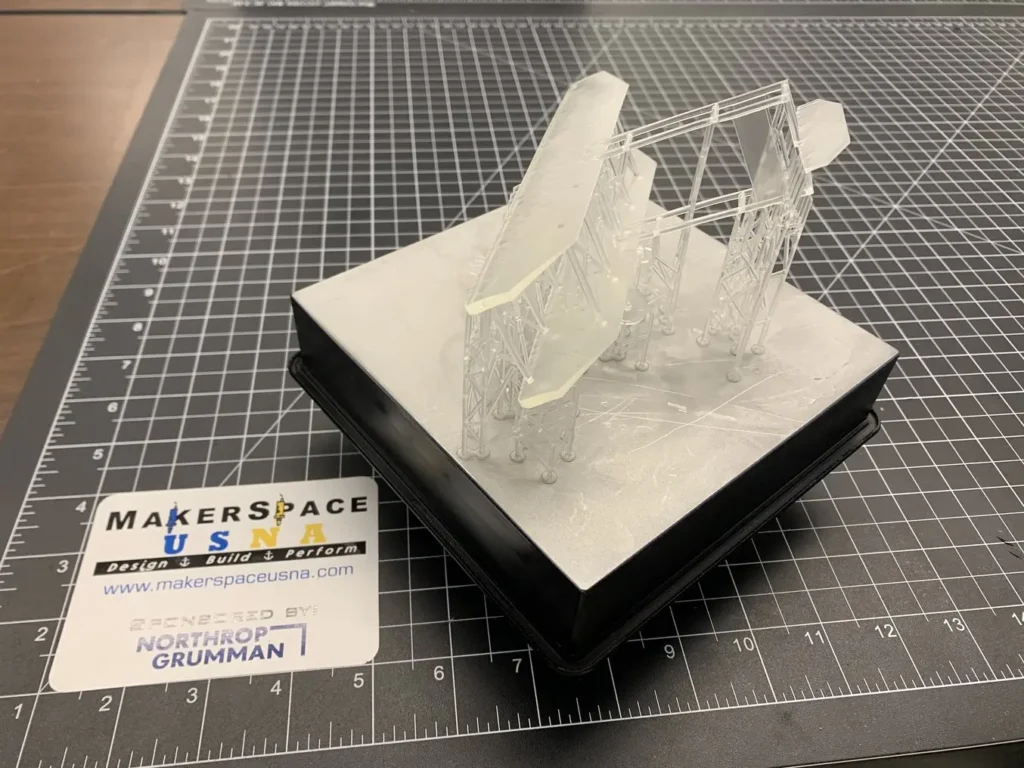

CASE STUDY 10: US Naval Academy MakerSpace — kształcenie inżynierów Navy w produkcji addytywnej

Część: Komponenty projektowe i prototypy w ramach kształcenia inżynierskiego — od części robotycznych po elementy konstrukcyjne

Materiał i technologia: SLA (Form 3, Form 3B, Form 3L — żywice różnych klas) oraz SLS (Fuse 1, Nylon 12) — pełen zakres technologii w jednym ośrodku

Zastosowanie: MakerSpace przy United States Naval Academy (USNA) — uczy przyszłych oficerów inżynierów floty projektowania pod druk 3D, doboru technologii i materiałów, postprocessingu i kontroli jakości

Rezultat: Modelowy przykład, jak instytucja obronna buduje wewnętrzną kompetencję w produkcji addytywnej — nie jako zakup maszyny, ale jako program kształcenia kadr inżynierskich i centrum kompetencji jednocześnie

Źródło: Formlabs / United States Naval Academy

Kwalifikacja i kontrola jakości: granica między użytecznością a ryzykiem

Największym błędem w komunikacji o druku 3D jest sugerowanie, że skoro część da się wydrukować, to nadaje się do użycia. W sektorze obronnym taka narracja jest niebezpieczna. Część musi być oceniona w kontekście funkcji, warunków pracy i konsekwencji awarii.

Dlatego potrzebna jest kwalifikacja. Kwalifikacja oznacza potwierdzenie, że dana część, wykonana z konkretnego materiału, na konkretnej maszynie, według określonego procesu, spełnia wymagania dla danego zastosowania. Im większe ryzyko, tym bardziej formalna powinna być kwalifikacja.

Najprostsze elementy jak organizery, pomoce szkoleniowe, osłony czy przyrządy montażowe, mogą wymagać podstawowej kontroli wymiarowej i zatwierdzenia użytkownika. Elementy montowane na sprzęcie jak obudowy, uchwyty, adaptery, prowadnice, wymagają testów dopasowania, oceny materiału i kontroli warunków pracy. Części przenoszące obciążenia, wpływające na bezpieczeństwo lub pracujące w systemach krytycznych wymagają znacznie głębszych badań, dokumentacji i formalnego dopuszczenia.

W druku 3D kontrola jakości musi obejmować nie tylko wymiar. Ważne są również parametry procesu, stan materiału, orientacja części, warunki druku, postprocessing i identyfikowalność. Identyfikowalność oznacza możliwość ustalenia, z jakiego materiału, kiedy, gdzie, przez kogo, na jakiej maszynie i według jakiej wersji pliku wykonano część. Bez tego trudno mówić o odpowiedzialnym zastosowaniu w sektorze obronnym.

Podajemy jeszcze przykładowe wymagania normatywne, które dostawca druku 3D powinien znać i adresować:

•       FAR 25.853 — wymagania palności dla wnętrz statków powietrznych

•       UL 94 V-0 — klasa odporności na ogień

•       AS9100 — system jakości w lotnictwie i obronności

•       MIL-STD — standardy wojskowe USA (drgania, temperatura, EMC)

•       ESD — rozproszenie ładunków elektrostatycznych (krytyczne dla obudów C4ISR)

•       AMS7100 — standard dla materiałów do druku 3D w lotnictwie

Cyberbezpieczeństwo: nowy front produkcji cyfrowej

W klasycznym modelu wytwarzania część była fizyczna, forma była fizyczna, narzędzie było fizyczne, sam magazyn był również fizyczny. W modelu wytwarzania addytywnego ogromną wartość ma plik. Model CAD, przygotowany plik produkcyjny, parametry druku i instrukcja kontroli stają się częścią infrastruktury bezpieczeństwa.

Jeżeli ktoś zmieni geometrię adaptera, usunie żebro wzmacniające, podmieni wersję pliku, zmieni parametry druku albo wykorzysta niezatwierdzony materiał, gotowa część może wyglądać poprawnie, ale działać nieprawidłowo. To ryzyko trzeba traktować poważnie. Dlatego system produkcji addytywnej musi mieć kontrolę dostępu, wersjonowanie, zatwierdzanie zmian, kopie zapasowe, zasady wymiany plików i procedury pracy z danymi wrażliwymi.

Ten temat staje się też kryterium zakupowym. Producenci drukarek przemysłowych odpowiadają na to np. liniami urządzeń z funkcjami zwiększonego bezpieczeństwa, które blokują nieautoryzowany dostęp do pamięci maszyny, szyfrują przesyłane pliki i pozwalają audytować każdą operację.

W polskim kontekście dochodzi jeszcze jeden element: koncesja MSWiA. Koncesja na wytwarzanie i obrót wyrobami przeznaczonymi do celów wojskowych (uregulowana ustawą o wykonywaniu działalności gospodarczej w zakresie wytwarzania i obrotu materiałami wybuchowymi, bronią, amunicją oraz wyrobami i technologią o przeznaczeniu wojskowym lub policyjnym) jest w branży druku 3D rzadkością. Większość polskich dostawców addytywnych jej nie ma, co w praktyce oznacza, że nie mogą podejść do projektów z dokumentacją „Zastrzeżone” ani uczestniczyć w pełni w łańcuchu dostaw dla głównych producentów uzbrojenia. Koncesja MSWiA łączy się też ze szkoleniami dla operatorów. Daje możliwość prowadzenia szkoleń kwalifikowanych dla zespołów klienta końcowego, co przy modelu wdrożenia in-house jest atutem.

Gdzie druk 3D nie jest dobrym rozwiązaniem?

Chcemy też jasno powiedzieć, gdzie technologia addytywna ma ograniczenia. Nie każdą część warto drukować. Nie każdą wolno drukować. Nie każda będzie otrzymana taniej, szybciej albo mieć lepsze parametry.

Druk 3D wymaga szczególnej ostrożności przy:

•       częściach przenoszących wysokie obciążenia mechaniczne,

•       elementach krytycznych dla bezpieczeństwa załogi i misji,

•       komponentach pracujących w wysokiej temperaturze,

•       częściach poddanych zmęczeniu materiału,

•       elementach certyfikowanych do konkretnych norm,

•       układach ciśnieniowych,

•       częściach narażonych na paliwa i agresywne chemikalia,

•       komponentach, których awaria może doprowadzić do utraty sprzętu albo zagrożenia dla ludzi.

Czasem druk 3D będzie najlepszym rozwiązaniem dla prototypu, ale nie dla produkcji finalnej. Czasem będzie idealny dla przyrządu montażowego, ale nie dla części końcowej. Czasem pozwoli odtworzyć geometrię i sprawdzić dopasowanie, ale finalny komponent należy wykonać metodą CNC lub odlewem.

Profesjonalny dostawca druku 3D dla sektora obronnego nie sprzedaje samych wydruków. Sprzedaje również informację, kiedy wydruk nie jest właściwym wyborem. To paradoksalnie wzmacnia zaufanie i otwiera drogę do dłuższej współpracy.

Właśnie dlatego wdrożenie druku 3D nie powinno być prowadzone przez dział zakupów w oderwaniu od inżynierii, serwisu i użytkownika końcowego. To nie jest decyzja o zakupie urządzenia biurowego. To decyzja o budowie zdolności produkcyjnej.

Jak wdrożyć druk 3D w organizacji obronnej?

Przemyślane wdrożenie zaczyna się od audytu zastosowań. Najpierw trzeba sprawdzić, gdzie organizacja traci czas: które części mają długie terminy dostaw, które elementy są trudno dostępne, gdzie powtarzają się awarie, jakie adaptery i uchwyty są często potrzebne, gdzie brakuje oprzyrządowania, jakie modernizacje wymagają dopasowania nowych systemów do starszych platform i które procesy serwisowe można przyspieszyć.

Następnie warto podzielić zastosowania według ryzyka i wartości, w trzech grupach:

Grupa 1 — szybkie korzyści, niskie ryzyko: oprzyrządowanie, przyrządy montażowe, osłony stanowiskowe, organizery, modele szkoleniowe, wkładki transportowe, proste adaptery. To miejsce na pierwsze pilotaże.

Grupa 2 — części użytkowe średniego ryzyka: obudowy elektroniki, mocowania, prowadnice, elementy BSP, komponenty modernizacyjne, części serwisowe. Wymagają testów dopasowania, oceny materiału, kontroli warunków pracy.

Grupa 3 — zastosowania wysokiego ryzyka: części przenoszące obciążenia, elementy lotnicze, komponenty struktur, części pracujące w warunkach krytycznych. Wymagają formalnej kwalifikacji, badań, ścisłej kontroli i dokumentacji.

Dopiero po takiej analizie należy dobrać technologie. Organizacja może potrzebować jednej przemysłowej drukarki FDM, technologii proszkowej do krótkich serii, skanera 3D, stanowiska CAD i wsparcia zewnętrznego w druku 3D z metalu. Może też potrzebować pełnego warsztatu stacjonarnego oraz mobilnego modułu polowego. We wdrożeniu nie ma jednego dobrego modelu, a zawsze występuje model dopasowany do zastosowań.

Pilotaż powinien być oparty na liczbach. Np. „skróćmy czas wykonania adapterów do sensorów z X tygodni do Y dni”, „zbudujmy bibliotekę 30 części pomocniczych do serwisu platformy Z”, „opracujmy oprzyrządowanie dla montażu BSP”, „odtwórzmy geometrię pięciu trudno dostępnych elementów”, „przygotujmy mobilny zestaw do wsparcia testów poligonowych”. Tylko wtedy można mierzyć efekty: czas, koszt, liczbę iteracji, skrócenie przestojów, poprawę powtarzalności i redukcję zależności od dostaw.

Skala oszczędności czasu nabiera dodatkowego znaczenia w kontekście celów stawianych dziś polskiemu systemowi obronnemu. Raport „Jak z importera uzbrojenia stać się eksporterem bezpieczeństwa” jako jedno z kluczowych kryteriów sukcesu reformy stawia skrócenie czasu od identyfikacji potrzeby operacyjnej do uruchomienia zamówienia krajowego do 6-9 miesięcy dla projektów strategicznych. To okno czasowe, w którym klasyczna ścieżka zaopatrzeniowa  z dialogiem technicznym, postępowaniem przetargowym i uruchomieniem produkcji bardzo rzadko się mieści. Produkcja addytywna połączona ze skanowaniem 3D, inżynierią odwrotną i zatwierdzonym pakietem produkcyjnym jest jednym z nielicznych narzędzi, które pozwalają wpisać się w taki cykl.

Warto też od początku przewidzieć trzy etapy dojrzałości:

•       Usługa — pierwsze projekty wykonywane przez zewnętrznego partnera. Klient uczy się technologii bez CAPEX, sprawdza, gdzie to się opłaca, buduje pierwsze biblioteki.

•       Hybryda — klient ma własną drukarkę (najczęściej FDM przemysłowy) do najczęściej powtarzających się zastosowań, ale projekty wymagające innych technologii (SLS, metal) zleca dalej.

•       In-house — pełne wewnętrzne zaplecze druku 3D, własne kompetencje projektowe, własna kontrola jakości, własny wirtualny magazyn części.

Każdy z tych etapów wydaje się konieczny. Pominięcie pierwszego czyli inwestycja od razu w pełne in-house bez wcześniejszego sprawdzenia, gdzie technologia dobrze funkcjonuje, to klasyczny błąd. Drukarki kupione „na zapas” stoją nieużywane, a wydatek wraca po latach jako zła decyzja.

Polski kontekst: SAFE, FTBiO, KWD i Tab.1 IWF/IS

Dla polskiego przemysłu obronnego druk 3D i skanowanie 3D mają obecnie szczególne znaczenie z pięciu powodów strategicznych.

Po pierwsze — SAFE. Mechanizm Security Action for Europe daje Polsce 43,7 mld EUR pożyczek w latach 2026-2030 (najwięcej w UE). Wymóg: minimum 65% local content z UE/EFTA/EWG oraz partner z tego obszaru. Polski producent komponentów druku 3D z polskim kapitałem, polskim centrum produkcyjnym i koncesją MSWiA wlicza się do tego wymogu. To zmienia ekonomikę projektów i czyni z dostawcy AM partnera konsorcjalnego.

Po drugie — FTBiO i postulowany FWPO. Fundusz Technologii Bezpieczeństwa i Obronności w BGK (26 mld zł z KPO) obsługuje finansowanie dla projektów dual-use. Operator z EBI/EFI oferuje gwarancje, kredyty preferencyjne i finansowanie udziałowe. To kanał, który pomaga firmom cywilnym wejść do defence  i kanał, który polski dostawca druku 3D może wykorzystać do wspierania klientów na styku komercyjnego R&D i obronności. Równolegle raport IWF/IS rekomenduje uruchomienie w grupie PFR osobnego Funduszu Wsparcia Przemysłu Obronnego o docelowej skali minimum 3 mld zł rocznie do 2028 r., z czego co najmniej 30% środków miałoby trafiać na projekty badawczo-rozwojowe, a 10%  na projekty międzynarodowe. To pokazuje, w jakim kierunku zmierza ekosystem finansowania: dostawcy, którzy w 2026 r. zbudują kompetencje, w 2028-2030 r. wejdą do dojrzałego systemu wsparcia.

Po trzecie — KWD jako nowy język zakupowy. Raport „Inwestycje w polski przemysł obronny” (Liberté, 2025) pokazuje cel polityczny ponadpartyjny: zwiększenie udziału polskiego przemysłu z obecnych ok. 37% do co najmniej 50% w programach modernizacyjnych Sił Zbrojnych RP do 2035 r. Raport IWF/IS idzie dalej i jako kryterium sukcesu reformy stawia osiągnięcie minimum 60% udziału krajowej bazy przemysłowo-technologicznej w wydatkach zbrojeniowych i B+R MON do 2032 r. Realizacja tych celów wymaga spójnego zestawu mierników. W praktyce mówi się dziś o trzech:

•       KWD-mikro — krajowa wartość dodana mierzona na poziomie pojedynczego kontraktu (struktura kosztów, płace, marża, podatki, nakłady B+R, udział importu); wskaźnik dla MON i Agencji Uzbrojenia.

•       KWD-makro — krajowa wartość dodana generowana przez cały sektor obronny, mierzona w oparciu o tabele przepływów międzygałęziowych; postulowany minimalny próg to 1% PKB kierowane do krajowego przemysłu, wskaźnik dla MAP i MRiT.

•       KWD-E — krajowa wartość dodana w eksporcie, oparta na metodologii OECD i Eurostatu; wskaźnik konkurencyjności i dojrzałości technologicznej.

Dla dostawcy druku 3D nie pozostaje to bez znaczenia. Argument „działamy w Polsce” przestaje wystarczać. Pytaniem staje się: ile wartości realnie powstaje w kraju na każdym etapie procesu: od projektu CAD, przez wybór materiału i druk, po postprocessing i lakierowanie. Polski warsztat addytywny, w którym wszystkie te etapy realizowane są lokalnie, w naturalny sposób generuje wyższą KWD-mikro niż montaż komponentów zaprojektowanych i wykonanych za granicą. To argument, który dziś coraz częściej pojawia się w dialogu technicznym i w uzasadnieniach zakupowych.

Po czwarte — Tab.1 IWF/IS i mapa nisz produkcyjnych. Raport pokazuje ponad 30 nisz polskiego przemysłu obronnego ze statusami na lata 2025, 2031 i 2035, w trzech osobnych wymiarach: produkcyjnym, badawczo-rozwojowym i serwisowym. To rozróżnienie ma znaczenie praktyczne, ponieważ druk 3D wnosi coś innego w każdym z tych wymiarów. W wymiarze B+R produkcja addytywna skraca cykl iteracji projektowych (prototypowanie, walidacja geometrii, modele do testów). W wymiarze produkcyjnym pozwala realizować krótkie serie funkcjonalnych komponentów. W wymiarze serwisowym przez skanowanie 3D, inżynierię odwrotną i wirtualny magazyn części odpowiada na potrzebę odtwarzania elementów platform wycofanych ze wsparcia.

Cztery nisze są szczególnie istotne dla druku 3D już dziś:

•       BSP klasy mikro i taktyczne (status produkcyjny 2025: „Tak”) — fundament biznesu addytywnego w obronności, dynamiczny eksport, lessons learned z Ukrainy.

•       Sensorystyka, optoelektronika, IR, sonary (status produkcyjny 2031: „Tak”) — obudowy sensorów, mocowania optoelektroniki, modele testowe.

•       Systemy walki radioelektronicznej (status 2031: „Tak”) — obudowy anten strukturalnych, materiały trudnopalne, chłodzenie.

•       Technologie satelitarne (status 2031: „Tak”) — struktury satelitarne z metalu (tytan, AlSi10Mg), elementy termiczne, modele do testów wibracyjnych.

Dodatkowo trzy nisze ze statusem „Brak → Tak do 2031″ — anty-BSP klasy mikro i klasy Shahed, systemy aktywnej ochrony pojazdu (APS) oraz walka radioelektroniczna — to obszary, w których wejście w latach 2025-2026 oznacza pozycję pierwszego dostawcy na lata.

Po piąte — efekt mnożnikowy wydatków obronnych. To argument, który rzadko pojawia się w komunikacji branży druku 3D, choć powinien. Raport Liberté pokazuje, że typowy mnożnik fiskalny wydatków zbrojeniowych mieści się w przedziale 0,6-1,2 — czyli dodatkowa złotówka wydatków obronnych generuje od 60 groszy do 1,20 zł przyrostu PKB. To jednak średnia. W warunkach polskich, przy obecnej wysokiej importochłonności zamówień, mnożnik może być znacznie niższy, a w skrajnych przypadkach nawet ujemny — bo część środków „wycieka” za granicę i zasila inne gospodarki. Każde przesunięcie kontraktu z importu na produkcję krajową, w tym przez druk 3D, skanowanie 3D i wirtualny magazyn części, bezpośrednio podnosi mnożnik fiskalny wydatków obronnych. To nie jest argument marketingowy. To jest argument ekonomiczny, który dziś rozumieją zarówno w MON, jak i w Ministerstwie Finansów.

Polskie firmy technologiczne, zakłady produkcyjne, integratorzy i instytuty mają wiele kompetencji potrzebnych do takiego wdrożenia: projektowanie CAD, produkcję niskoseryjną, skanowanie 3D, druk z polimerów, druk z materiałów technicznych, kontrolę jakości, postprocessing i inżynierię odwrotną. Wyzwanie polega na połączeniu tych kompetencji z wymaganiami sektora obronnego: dokumentacją, bezpieczeństwem danych, identyfikowalnością, kwalifikacją i odpowiedzialnym zarządzaniem ryzykiem.

Mocna teza brzmi: druk 3D może skrócić czas reakcji w konkretnych procesach, podnieść krajową wartość dodaną w kontraktach modernizacyjnych i odpowiedzieć na problem fragmentacji parku sprzętowego — przy BSP, modernizacji, serwisie, częściach pomocniczych, oprzyrządowaniu, skanowaniu 3D i cyfrowym magazynie części. To jest język problemów, a nie język technologicznej fascynacji.

Od drukarki do zdolności operacyjnej

Najważniejszy wniosek z naszego artykułu jest prosty: druk 3D w obronności nie jest wyłącznie tematem o drukarkach. Jest zagadnieniem zdolności organizacji do szybkiego przekształcania potrzeby w sprawdzone rozwiązanie.

Tą potrzebą może być uszkodzony element pojazdu. Może być nowy sensor do drona. Może być adapter do kamery termowizyjnej. Może być przyrząd montażowy, którego brak powoduje błędy. Może być część do starszego sprzętu, której nie da się szybko kupić. Może być model szkoleniowy, który trzeba przygotować przed wdrożeniem nowego systemu. Może być osłona przewodów, wkładka transportowa, uchwyt anteny, prowadnica, obudowa elektroniki, makieta na targi branżowe albo element stanowiska serwisowego.

W każdym z tych przypadków technologia jest tylko częścią odpowiedzi. Pełna odpowiedź obejmuje dane, projekt, materiał, proces, kontrolę, dokumentację i decyzję, czy dana część w ogóle nadaje się do druku, w jakiej technologii i na jakich warunkach. Właśnie dlatego przyszłość druku 3D w obronności nie należy do przypadkowych użytkowników drukarek. Należy do organizacji, które zbudują system produkcji cyfrowej.

W takim systemie:

•       warsztat stacjonarny jest bazą kompetencji,

•       warsztat mobilny skraca dystans do miejsca użycia sprzętu,

•       skanowanie 3D pozwala pozyskiwać dane z rzeczywistych obiektów,

•       inżynieria odwrotna zamienia fizyczną część w dokumentację,

•       wirtualny magazyn przechowuje zatwierdzone pakiety produkcyjne,

•       procedury jakościowe oddzielają zastosowania bezpieczne od ryzykownych,

•       a BSP, MRO platform legacy, modernizacja i oprzyrządowanie stają się pierwszymi obszarami, w których ta zdolność daje wymierny efekt.

Obronność coraz częściej jest wyścigiem o czas: czas projektowania, czas naprawy, czas dostosowania, czas dostawy, czas testu i czas przywrócenia sprzętu do działania. Druk 3D nie rozwiązuje wszystkich problemów, ale w dobrze zaprojektowanym systemie potrafi ten czas skrócić. A tam, gdzie czas decyduje o gotowości, produkcja cyfrowa przestaje być dodatkiem.

Staje się elementem przewagi operacyjnej.

Uwagi końcowe:

Artykuł powstał w oparciu o doświadczenia CADXPERT we wdrożeniach druku 3D, skanowania 3D i inżynierii odwrotnej dla klientów z sektora obronnego, badawczo-rozwojowego i produkcyjnego. Jeżeli ten temat dotyczy procesów, którymi się zajmujesz — utrzymanie sprzętu, modernizacja platform, rozwój BSP, krótkie serie komponentów lub budowa cyfrowego repozytorium części — chętnie porozmawiamy o tym, gdzie produkcja addytywna realnie skróci czas reakcji w Twojej organizacji, a gdzie nie warto się w nią angażować.

CADXPERT

Ekspert ds. druku 3D

  • Udostępnij:

Zapytaj nas o druk 3D.
Prześlij formularz, nasz konsultant skontaktuje się z tobą w ciągu 15 minut

Konsultant duku 3D
