SPICA – druk 3D w restomodzie Porsche 911

Zobacz jak realizowaliśmy projekt Spica

Projekt SPICA

Zespół projektowy SPICA powstał w Kaliszu w 2024 r. Zadaniem drużyny projektantów i inżynierów było stworzenie restomodu Porsche 911. Rola CADXPERT polegała na zapewnieniu możliwości skanowania, zdolności projektowych i samego druku 3D elementów w różnych technologiach.

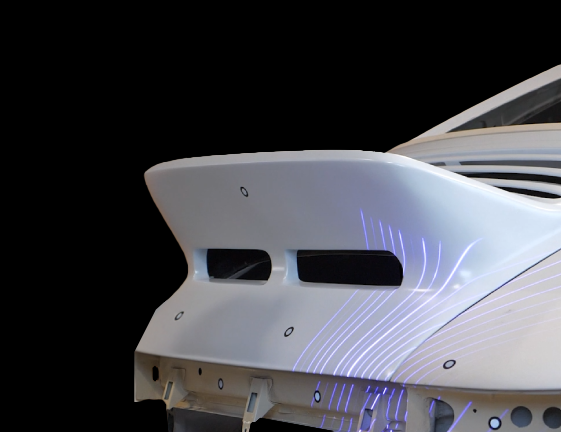

Skanowanie

Jak pracowaliśmy?

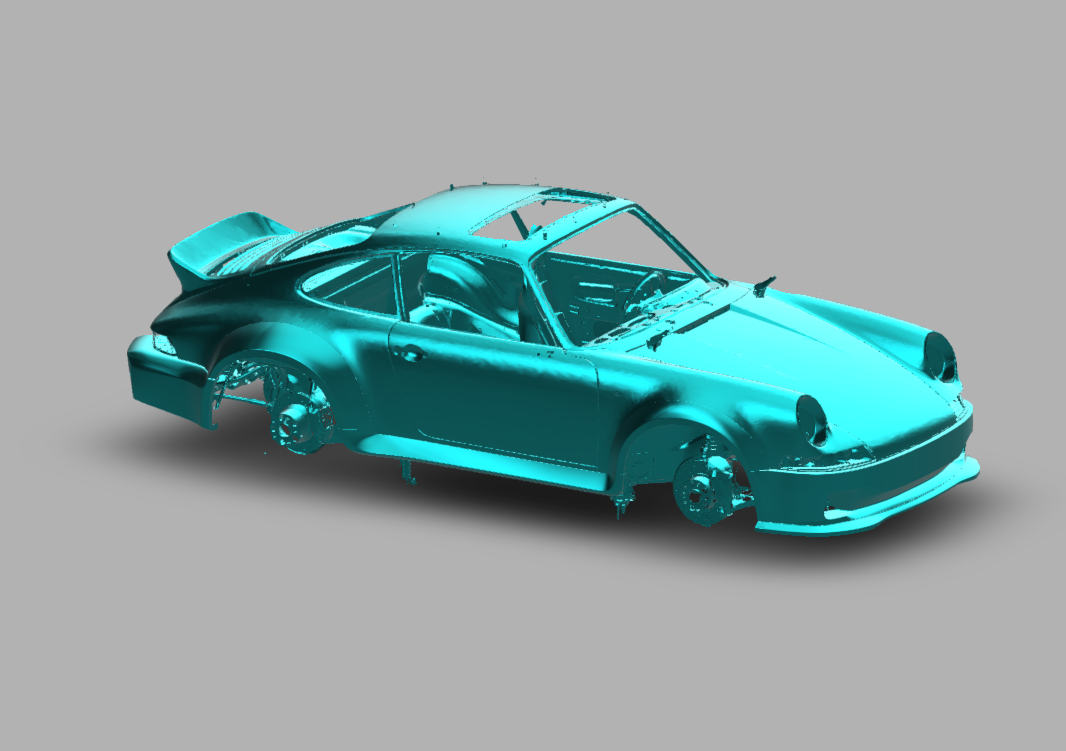

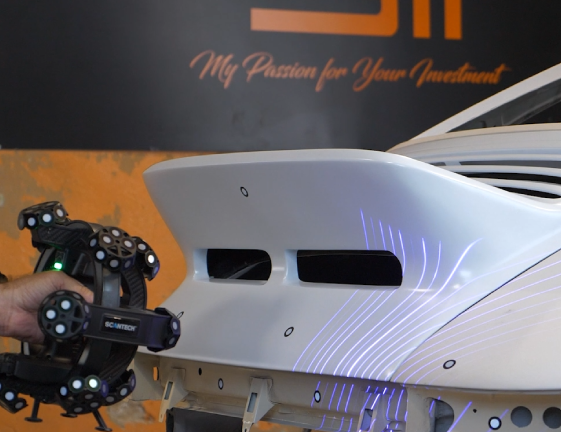

Przy projekcie SPICA, dla większych detali karoserii i wykończenia pracowaliśmy w przeważającej części na gotowych skanach dostarczonych przez projektantów. Część elementów zeskanowaliśmy sami z użyciem sprzętu marki Shining 3D.

Nasza praca skanowania przebiegała na dosłanych częściach mniejszych wymiarów takich jak kratki nawiewowe, gałka zmiany biegów, zegary.

Jak skanery 3D pomagają w autotuningu?

Profesjonalne skanery 3D, takie jak urządzenia z serii Shining 3D, usprawniają cały proces tworzenia w autotuningu. Umożliwiają szybkie i dokładne digitalizowanie karoserii, elementów wnętrza oraz podzespołów mechanicznych z dokładnością sięgającą dziesiątych części milimetra.

Dzięki temu, po procesie inżynierii odwrotnej, tunerzy otrzymują precyzyjny model CAD części pojazdu, który można bezpośrednio wykorzystać w projektowaniu nowych komponentów. W grę wchodzą customowe elementy aerodynamiczne, dedykowane mocowania czy modernizowane części zawieszenia.

Skanery pozwalają również na kontrolę jakości po wykonaniu modyfikacji, poprzez porównanie skanu powykonawczego z modelem referencyjnym.

Projektowanie

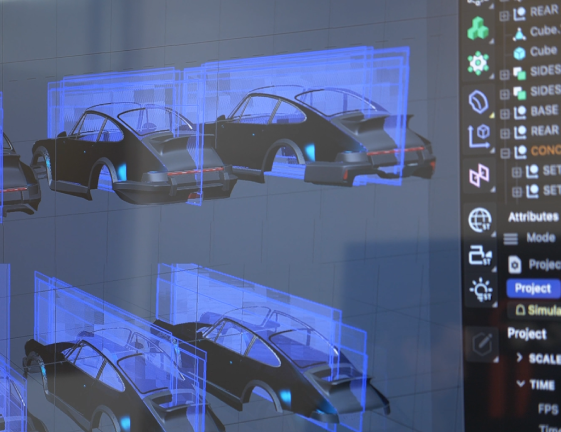

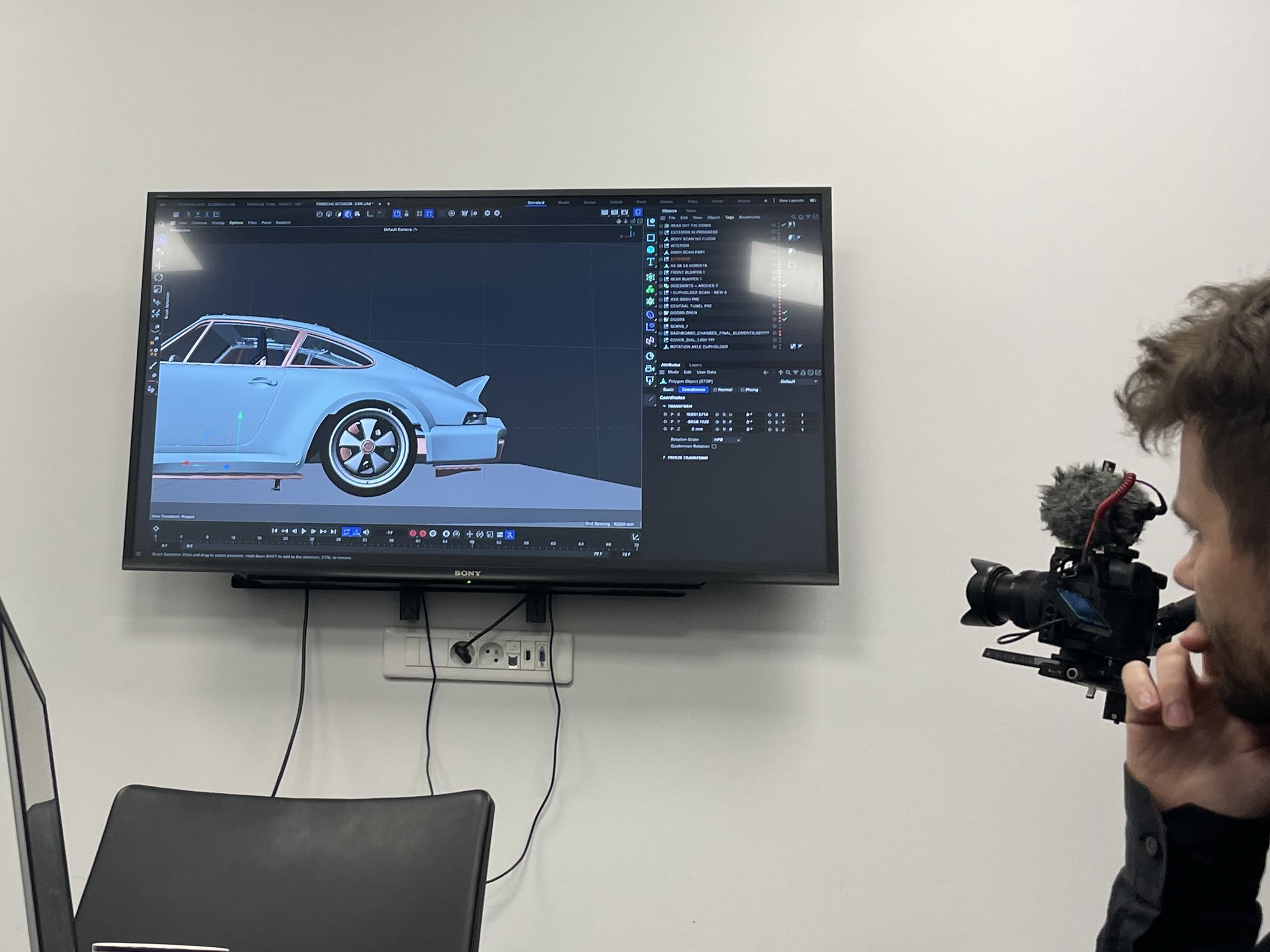

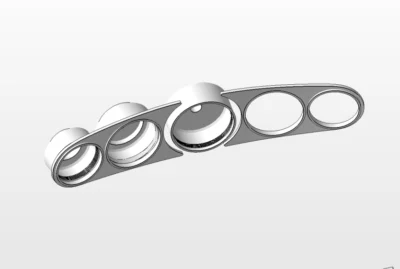

Po stronie CADXPERT projektanci zajmowali się tworzeniem modeli powierzchniowych CAD w oparciu o dostarczone przez głównego projektanta, Fryderyka Zyskę, modele koncepcyjne, czyli zewnętrzny wsad wzorniczy stworzony w programie Cinema 4D.

Technologia

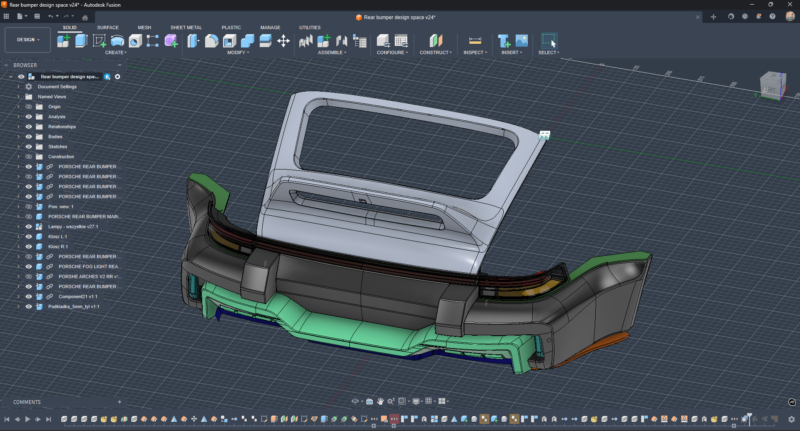

Nasza praca przebiegała w oprogramowaniu Fusion 360 na zasadzie free-form (T-splain), często z użyciem projektowania generatywnego. W przypadku konstrukcji montażowej tunelu środkowego istniejące na skanie 3D i zaznaczone punkty montażowe połączyliśmy właśnie tą metodą – automatycznie.

Projektując z nami, zyskujesz możliwość współpracy live z każdą osobą z zespołu. Niektóre elementy konsultowaliśmy na żywo z tapicerem w celu ustalenia poprawności krawędzi czy tworzenia wnęki potrzebnej na zawinięcie skóry. Wysyłamy projekt do wglądu i obsługi mobilnej oraz desktopowej na wspólnych konferencjach – program projektowy koordynuje wyświetlanie. Tym sposobem klient ma na każdym etapie prac bezpośredni wgląd w postępy, a dyskusja w zespole rozwija się w oparciu o konkretny materiał i kontrolę.

Nasza praca

Nasze projektowanie uwzględniało z góry technologię wytwarzania, materiał oraz montaż. Oznaczyliśmy gotowe punkty montażowe jak otwory, szpilki, gwinty, blaszki czy nakrętki. Tworzyliśmy zamknięte bryłowe modele określonej grubości z elementami łączącymi jak złącza skręcane, klejone, zatrzaskowe. Opracowaliśmy też szereg konstrukcji niewidocznych (np. z profili aluminiowych).

Podczas pracy klient i główny projektant wspierali pomocą merytoryczną, by lepiej łączyć realia skanu 3D z wizją projektanta. Projekty trafiały do różnych technologii wytwarzania jak druk 3D, cięcie laserowe, obróbka CNC.

Druk 3D

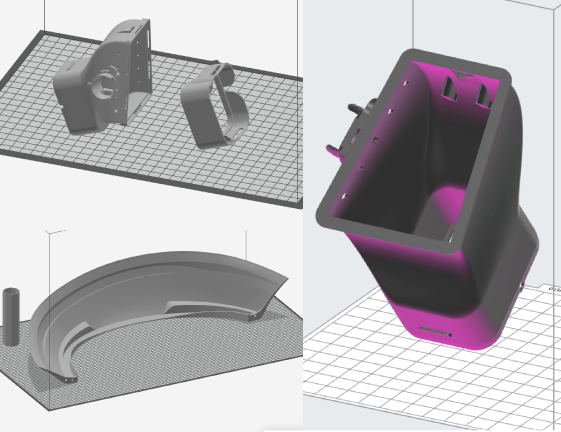

Park maszynowy CADXPERT pozwala na druk 3D w technologiach: wielkoformatowy FDM (filamentowe), SLA, PolyJet (żywiczne) i SLS oraz SAF (proszkowe). Do projektu SPICA korzystaliśmy szeroko z naszych możliwości – dopasowywaliśmy metodę wytwarzania do projektu elementu, czasem też robiliśmy odwrotnie.

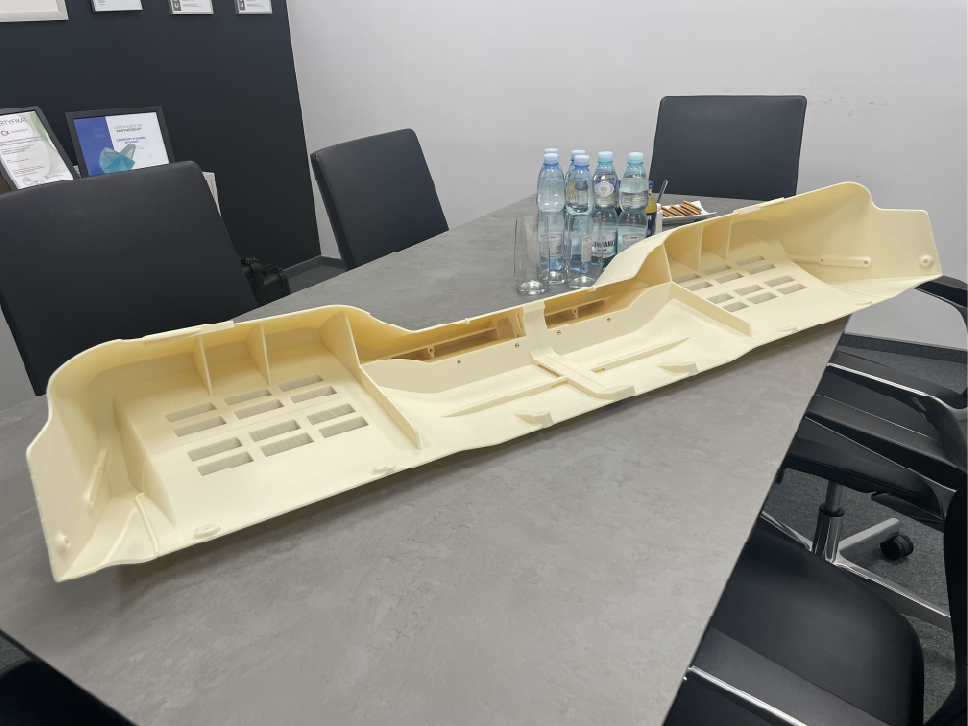

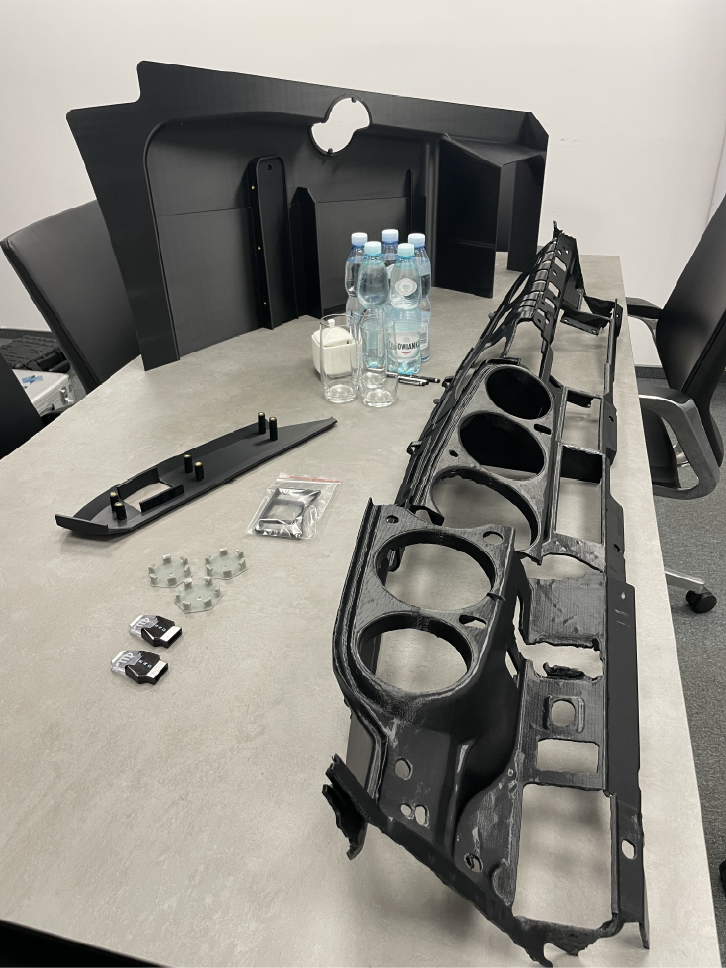

FDM przemysłowy – wielkoformatowe elementy nadwozia

W technologii FDM powstawały największe komponenty SPICA, wymagające dużej wytrzymałości, stabilności wymiarowej i możliwości obróbki.

Dlaczego FDM?

możliwość druku części o dużej objętości bez dzielenia ich na zbyt wiele segmentów,
wysoka odporność na temperaturę i UV (ASA),
łatwość dopasowania i późniejszej obróbki przed lakierowaniem.

Materiały: ASA oraz ABS-M30.

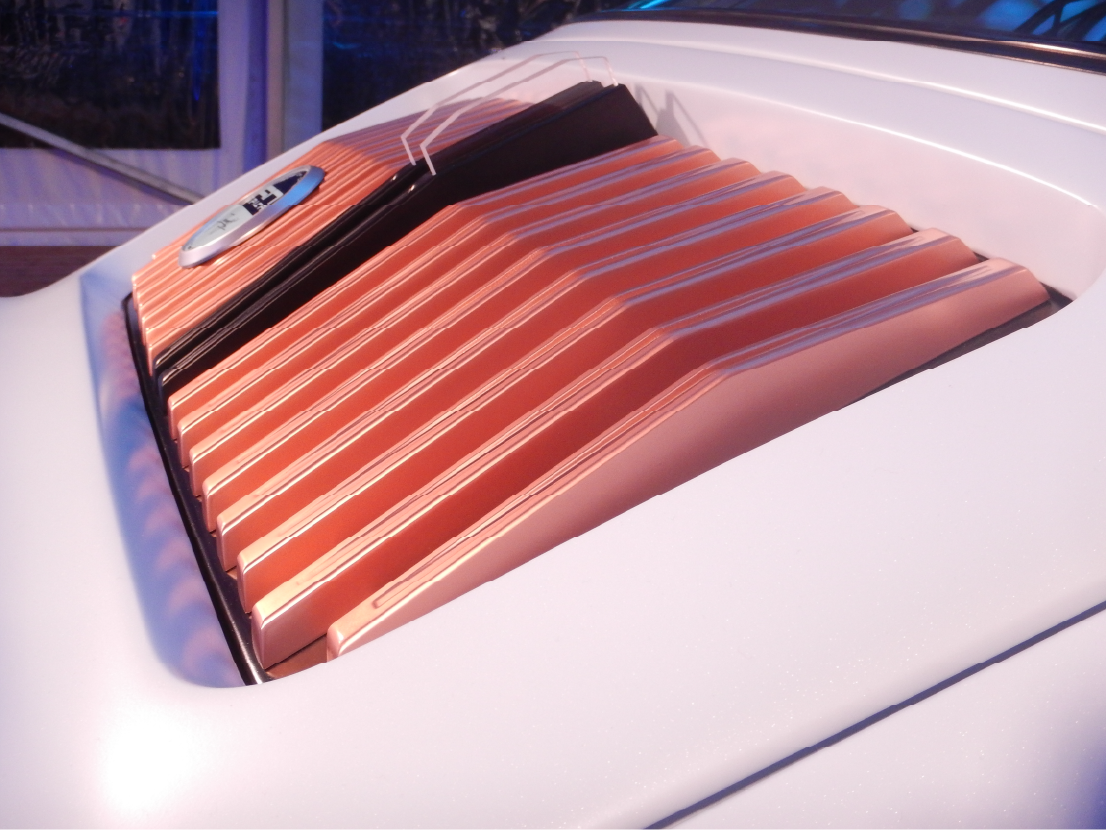

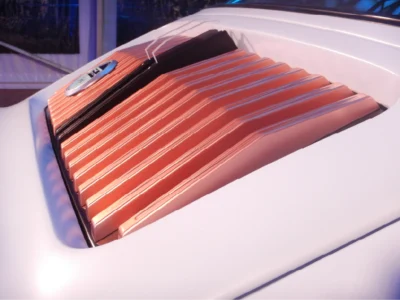

Zastosowania: zderzaki (przód i tył), klapa silnika z dyfuzorem i żebrami, progi i listwy, nadkola

SLS / SAF – elementy konstrukcyjne, precyzyjne i lekkie

Technologie proszkowe pozwoliły tworzyć odporne, jednocześnie lekkie i geometrycznie skomplikowane części, których nie dałoby się wykonać metodami ubytkowymi.

Dlaczego SLS/SAF?

wysoka trwałość i odporność na zmęczenie,
idealne dopasowanie,
możliwość tworzenia cienkościennych, a jednocześnie sztywnych elementów.

Materiał: PA-12.

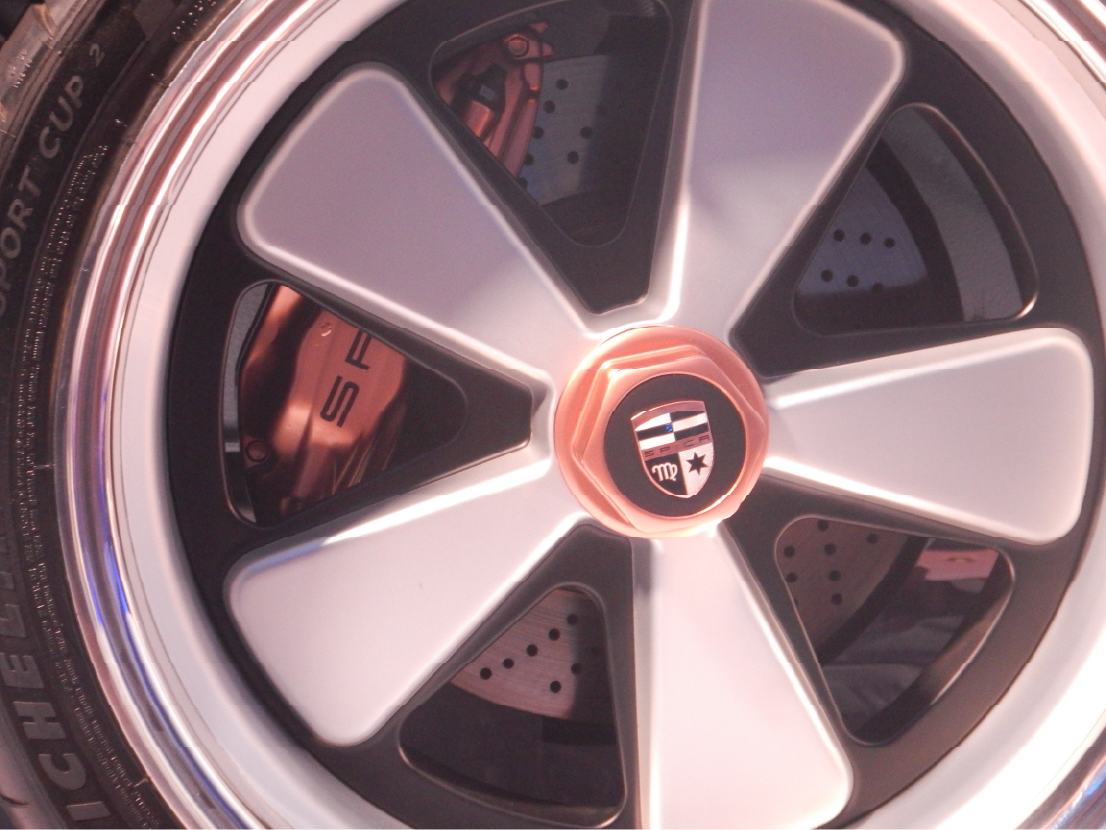

Zastosowania: korpusy lamp, elementy montażowe, dekielki i detale kół, części wewnętrznych struktur mocujących

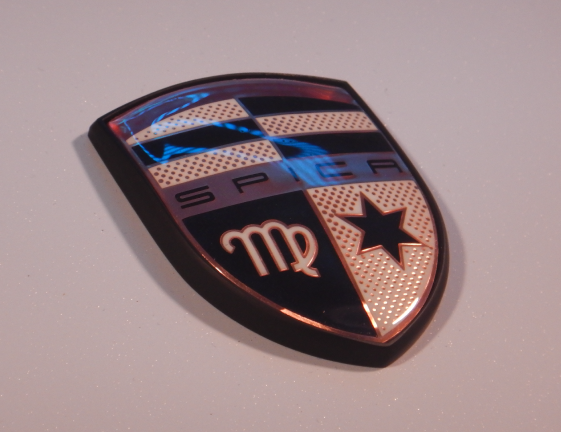

PolyJet – elementy dekoracyjne i wizualne

PolyJet był niezastąpiony tam, gdzie priorytetem była estetyka i multimateriałowość.

Dlaczego PolyJet?

najwyższa rozdzielczość spośród użytych technologii,
możliwość łączenia kolorów i materiałów,
estetyczna powierzchnia bez dodatkowej obróbki.

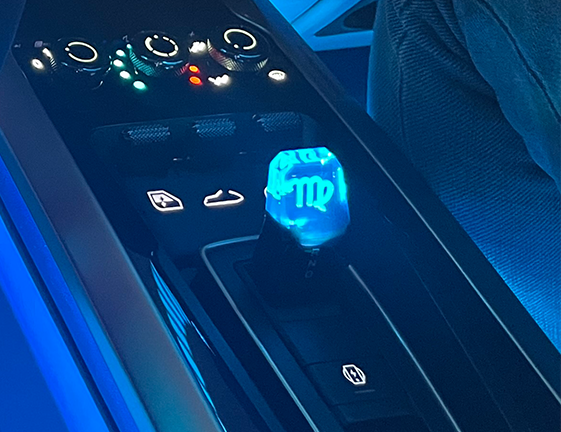

Zastosowania: kluczyk samochodu (wydruk multikolorowy), gałka zmiany biegów, detale wizualne wymagające gładkiej powierzchni lub transparentności

SLA – detale wymagające wysokiej gładkości i precyzyjnych krawędzi

Technologia SLA była uzupełnieniem dla małych elementów, gdzie kluczowe były detale, ostre krawędzie i wysoka jakość powierzchni.

Dlaczego SLA?

wyjątkowo gładka powierzchnia,
wysoka dokładność wymiarowa,
idealna do małych i skomplikowanych detali.

Zastosowania: precyzyjne elementy wnętrza, kratki nawiewów, prototypowe przymiarki

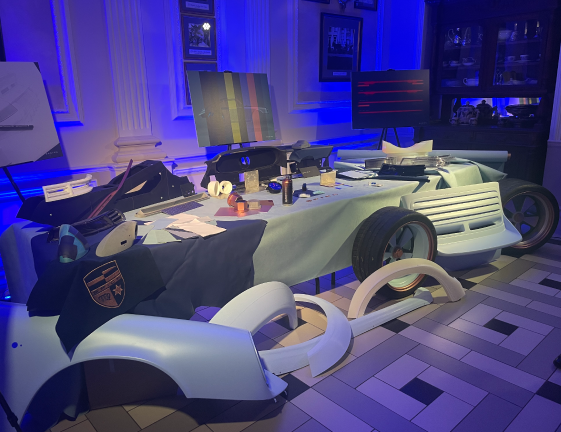

Montaż i wykończenie

Spasowanie

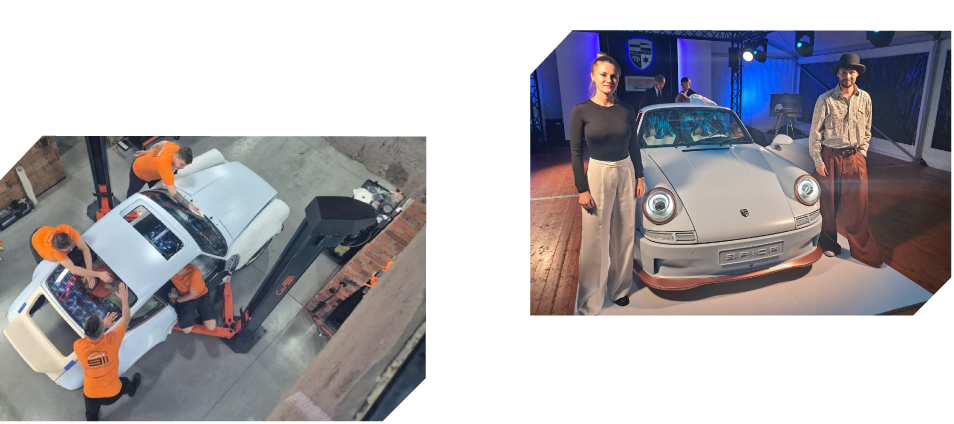

Ostateczna faza projektu to montaż. W jednostkowym projekcie, jakim była SPICA, części występują w pojedynczych egzemplarzach, co ułatwia nam ich kustomizację i dopasowanie. Dzięki projektowaniu w zespole i najlepszym technologiom wytwarzania, w tym drukowi 3D na drukarkach Stratasys, udało się nam stworzyć części pasujące bez kolizji.

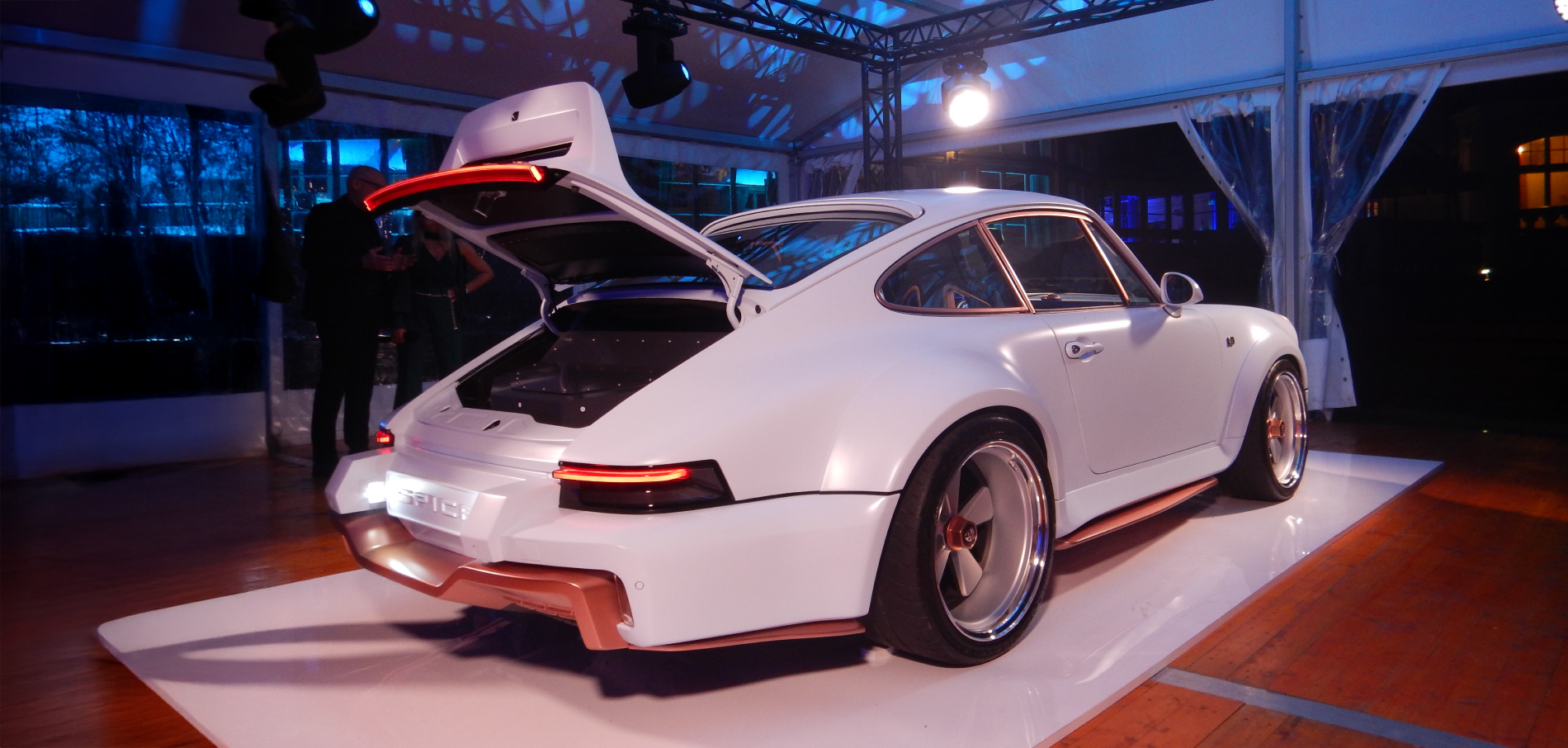

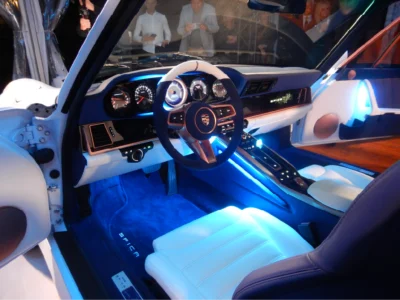

Wszystkie mogące być problematycznymi zagadnienia zostały wyłapane na etapie projektu, również z uwzględnieniem kolejności montażu. Końcowy etap przebiegł bez zakłóceń. Zobacz jego efekty – gotowy, zrealizowany projekt!

Słowo naszych specjalistów

“Dla mnie liczyła sie unikatowość wyzwania. SPICA to samochód jedyny w swoim rodzaju, tworzony specjalnie na zamówienie i dający ogromne pole do popisu dla technologii addytywnych wytwarzania.”

Bartłomiej Gaczorek

“Praca z panem Fryderykiem Zyską i zespołem z Kalisza była bardzo sprawna dzięki odpowiedniemu oprogramowaniu i gotowości wszystkich do wspólnej pracy. Cały projekt SPICA wykonaliśmy na światowym poziomie – to mój powód do dumy.”

Karina Guzdek

SPICA i nasze możliwości

Projekt SPICA to świetny przykład naszych możliwości pracy w autotuningu. Mamy do Twojej dyspozycji zespół projektowy, skanery i drukarki 3D w różnych technologiach. Zapytaj naszych konsultantów o możliwości współpracy przy tworzeniu projektów podobnych do SPICA!
