Na wstępie warto zaznaczyć, że omawiane zjawisko nitkowania najczęściej nie występuje w profesjonalnych drukarkach 3D wykorzystujących technologię FDM. W przypadku tych urządzeń parametry retrakcji są ustawiane automatycznie, co minimalizuje powstawanie tego typu artefaktów w druku praktycznie do zera. Jeżeli natomiast interesujesz się drukiem 3D i chcesz dowiedzieć się, co to jest retrakcja, przeczytaj nasz artykuł.

Co to jest retrakcja? Druk 3D bez tajemnic

Podczas pracy drukarki 3D występują momenty, w których głowica zmienia swoją pozycję z jednego do drugiego miejsca drukowanego modelu, bez nakładania warstwy materiału. Jeżeli podczas tej zmiany filament wycieknie z głowicy pod wpływem grawitacji, to między tymi punktami powstaną drobne, nieestetyczne nitki, które wpływają negatywnie na jakość wydruku. W ekstremalnych przypadkach takie zjawisko może doprowadzić do tego, że powierzchnie modelu będą grudkowate

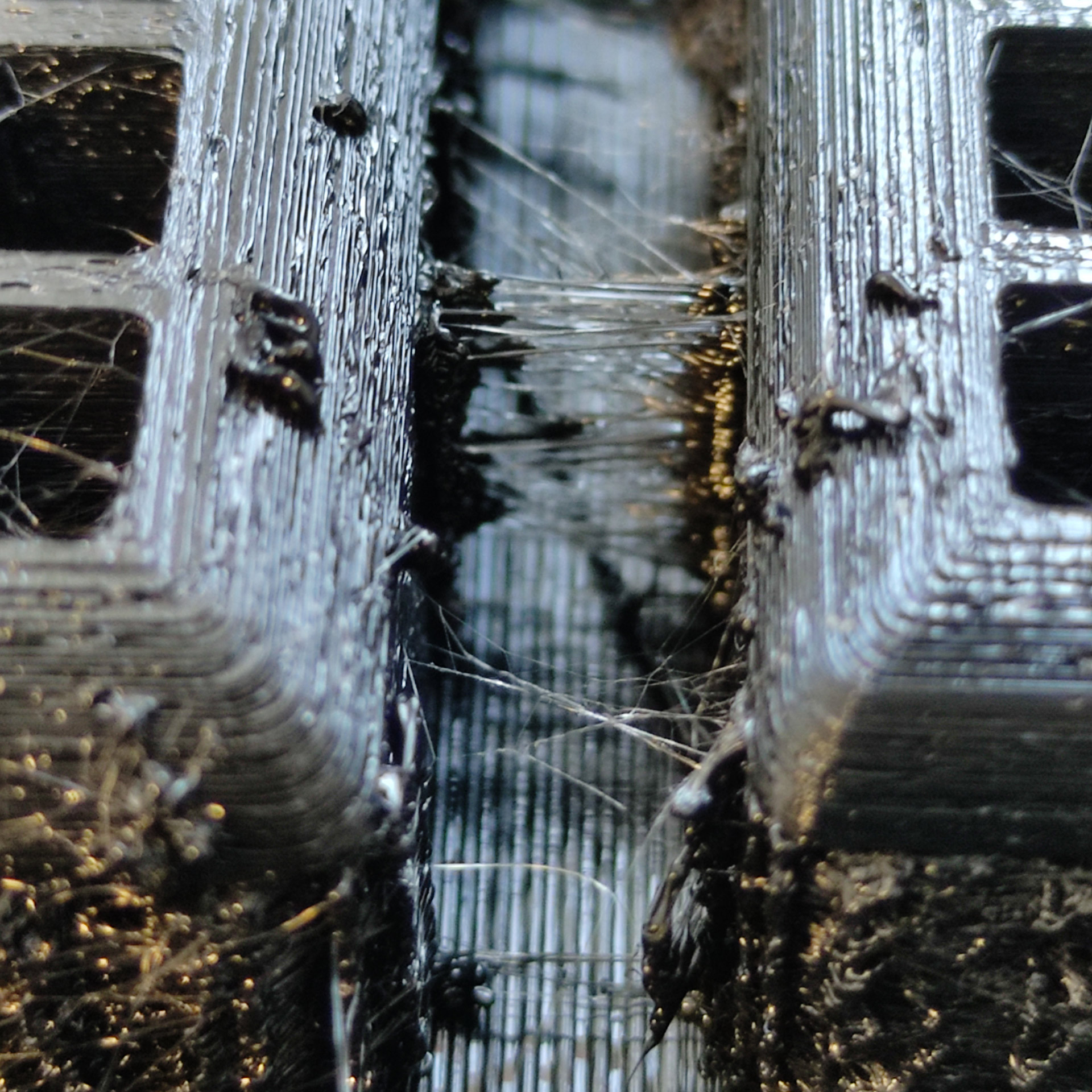

Przykład wydruku z niskobudżetowej drukarki 3D. Pomiędzy ścianami modelu występuje nitkowanie

Zanim jednak zajmiesz się konfigurowaniem parametrów retrakcji, sprawdź najpierw ustawienia temperatury dyszy. Wraz z jej wzrostem materiał do drukowania staje się bardziej płynny, przez co wzrasta ryzyko występowania nitkowania – nawet po idealnym dostosowaniu ustawień retrakcji. Natomiast ustawienie niższej temperatury zmniejsza to prawdopodobieństwo.

Zapamiętaj jednak, aby nie ustawić zbyt niskiej temperatury. Może to spowodować, że filament nie stopi się dostatecznie, co w efekcie sprawi problemy z podawaniem go do dyszy. Idealna temperatura, w której materiał będzie się topił prawidłowo i nie pozostawi nitek podczas drukowania, zależy m.in. od rodzaju filamentu oraz różnego rodzaju dodatków.

Retrakcja – druk 3D bez nitkowania

Retrakcję konfiguruje się bezpośrednio w oprogramowaniu drukarki. Pierwszym z najważniejszych parametrów, o którym powinieneś wiedzieć, jest długość retrakcji. Określa ona, ile materiału powinno być cofnięte przez silnik ekstrudera. Jeśli wartość ta zostanie ustawiona zbyt nisko, filament będzie nadal wyciekał z dyszy podczas jej przemieszczania. Natomiast przy zbyt wysoko ustawionej długości retrakcji materiał będzie wciągany za daleko, co przy nisko ustawionej prędkości retrakcji może wydłużyć czas drukowania modelu.

Długość retrakcji nie powinna w praktyce przekraczać całkowitej długości dyszy. W przypadku najpopularniejszych na rynku drukarek zakres tego parametru zawiera się w przedziale między 2 a 7 mm. Podczas ustawiania długości retrakcji warto dostosowywać ją w krokach co 1 mm do momentu, aż uda się znaleźć idealną wartość.

Drugim z najistotniejszych parametrów jest prędkość retrakcji – oznaczająca szybkość, z jaką filament powinien być wycofany podczas jałowego ruchu głowicy. Jeśli będzie ona zbyt niska, filament może wyciekać z dyszy i tworzyć nitki. Zbyt wysoka prędkość retrakcji może natomiast wywołać opóźnienie w wytłaczaniu materiału podczas drukowania.

Pomyśleliśmy, że przyda ci się nasz poradnik

Porównujemy w nim drukarki, żeby ułatwić ci podjęcie decyzji
o wdrożeniu druku 3D dopasowanego do twojej firmy.

Z myślą o tym stworzyliśmy “Porównanie drukarek 3D. Uniwersalny przewodnik użytkownika”.

Nasz przewodnik pomoże ci w procesie decyzyjnym. To użyteczny materiał, który będziesz mógł przedstawić na zarządzie lub przed komitetem zakupowym. Pomaga ocenić technologie i drukarki 3D pod względem szeregu przydatnych kryteriów.

Co znajdę w poradniku?

  • Opisy cech charakterystycznych technologii druku 3D.
  • Porównanie drukarek 3D różnych producentów według segmentów rynku.
  • Porównanie technologii druku 3D.
  • Case study zakupu drukarki 3D.

    Warto wspomnieć także o tzw. minimalnej odległości przejazdu, czyli minimalnym ruchu głowicy, wymaganym do uruchomienia retrakcji. Przy ustawieniu tego parametru na poziomie 2 mm, ekstruder nie będzie wciągał filamentu, jeśli głowica poruszy się np. tylko o 1 mm. Ważne, aby nie ustawić tej wartości zbyt nisko, gdyż może to spowodować, że ekstruder będzie szlifował filament poprzez nadmierne pchanie i ciągnięcie go w głowicy.

    Wspomniane parametry retrakcji zależą od bardzo wielu czynników, takich jak rodzaj materiału, temperatura i średnica dyszy, rodzaj ekstrudera, prędkość drukowania czy nawet geometria wydruku. Niezwykle ważne są też czystość dyszy oraz ochrona filamentów przed wilgocią. Mogą one wpływać na występowanie nitkowania, nawet mimo odpowiednio ustawionej temperatury dyszy i parametrów retrakcji. Dlatego widząc powstające nitki, należy w pierwszej kolejności sprawdzić filament i wyczyścić dyszę, a następnie nieco poeksperymentować z parametrami i ustawieniami retrakcji.

    Profesjonalne drukarki 3D z automatycznym dobieraniem parametrów retrakcji

    W przypadku profesjonalnych drukarek 3D z naszej oferty – modeli Stratasys i MakerBot, dobór odpowiednich parametrów retrakcji podczas używania oryginalnych materiałów odbywa się w pełni automatycznie. Dzięki temu użytkownik nie musi poświęcać czasu na każdorazową konfigurację ustawień drukarki, a wydruki są zawsze idealne i pozbawione efektu nitkowania – bez względu na rodzaj filamentu czy kształt i wielkość wydruku.

    Urządzenia te same dobierają parametry retrakcji na podstawie danych odczytanych z chipa, znajdującego się na szpuli wprowadzonego materiału. W przypadku użycia zamiennika w drukarce MakerBot rodzaj filamentu można też wybrać ręcznie w oprogramowaniu MakerBot Print.

    Ciekawostką jest funkcja automatycznego czyszczenia głowicy w drukarkach Stratasys. Odbywa się ono w wieżyczce każdorazowo przed rozpoczęciem drukowania.

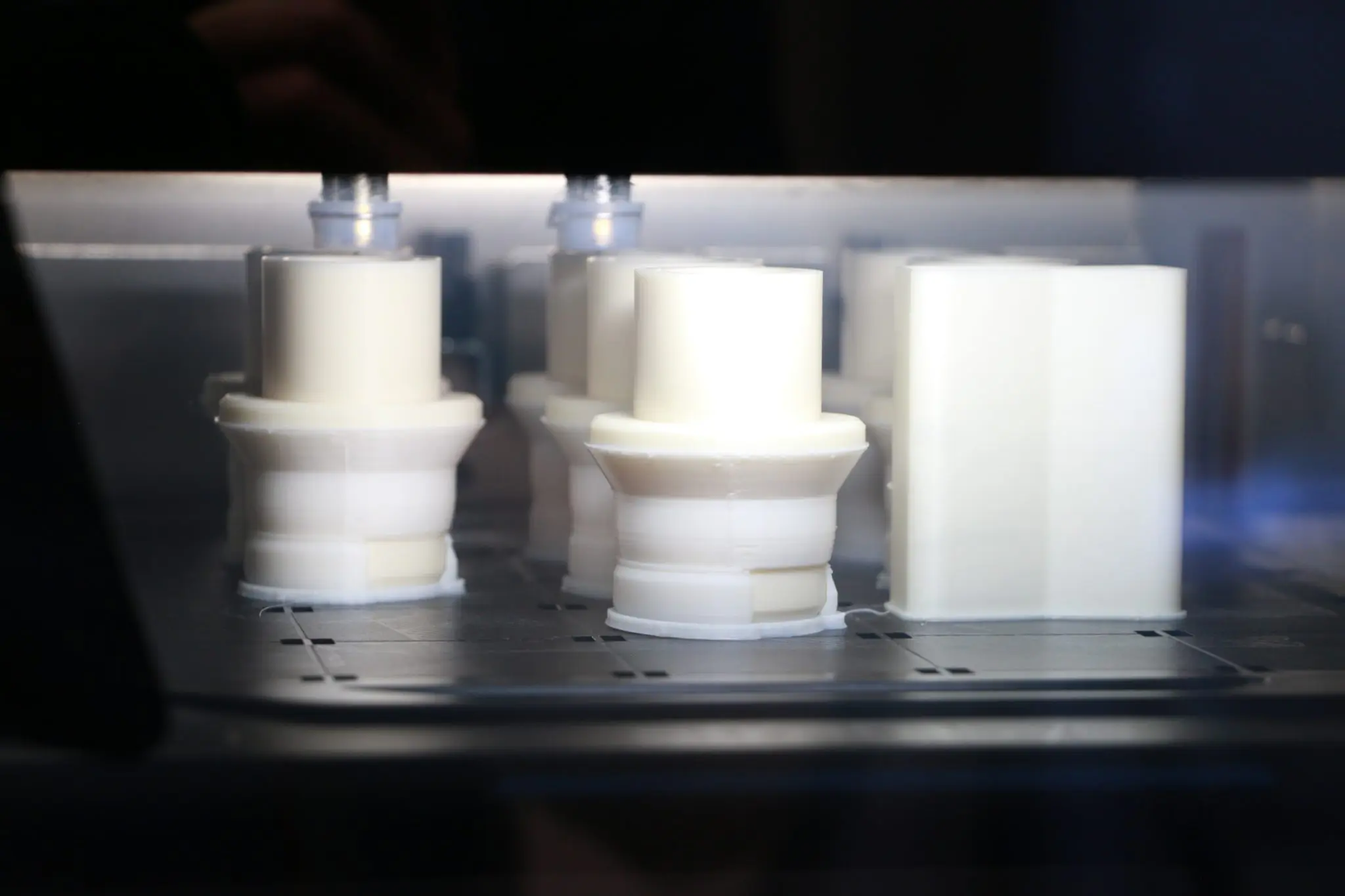

    W profesjonalnych systemach parametry retrakcji są dobierane automatycznie, dlatego też zjawisko nitkowania nie występuję lub jest mocno ograniczone. Po prawej stronie widać specjalną wieżyczkę – dodatkowy obiekt nadrukowany na stole roboczym, który służy do czyszczenia ekstrudera.

    Teraz już wiesz, czym jest retrakcja i druk 3D.

    Chcesz dowiedzieć się jeszcze więcej o parametrach drukowania i samych drukarkach 3D? Zapraszamy do obejrzenia naszych bezpłatnych webinarów, przygotowywanych w ramach cyklu Akademia Druku 3D.

    Zachęcamy też do odwiedzenia naszego sklepu internetowego. A jeśli nie wiesz jakie urządzenie będzie najlepiej dostosowane do Twoich potrzeb, skontaktuj się z naszymi ekspertami – niezbędne dane znajdziesz w zakładce „Skonsultuj wdrożenie”.


    Podsumowanie

    Retrakcja to proces cofania filamentów podczas drukowania 3D, który ma na celu zminimalizowanie niepożądanego wycieku materiału (tzw. „nitkowania”) przy ruchach jałowych głowicy. Pozwala to uzyskać bardziej precyzyjne i estetyczne wydruki, szczególnie przy modelach wymagających licznych przejść.

    W artykule podkreśliliśmy, że kluczowe znaczenie mają tu parametry, takie jak prędkość i odległość retrakcji, dostosowane do konkretnego filamentu oraz drukarki. Radzimy przeprowadzać testy z różnymi ustawieniami, aby wypracować optymalną konfigurację i uniknąć problemów z wyciekaniem materiału.
