Zrobotyzowana platforma do wielkoformatowego druku 3D

Technologia druku 3D:
FDM
Zasięg ramienia roboczego:
do 4 metrów z możliwością rozszerzenia o tor jezdny
Materiały:
tworzywa termoplastyczne i kompozytowe, granulat, pellet, także z recyklingu

󠀠󠀠󠀠󠀠󠀠󠀠󠀠󠀠󠀠⠀

Caracol Heron AM

Szeroka gama tworzyw

System może wytwarzać komponenty z szerokiej gamy tworzyw termoplastycznych i kompozytów, zarówno z pierwotnej produkcji, jak i z recyklingu w postaci peletów i skrawków.
Elementy średniej i dużej skali

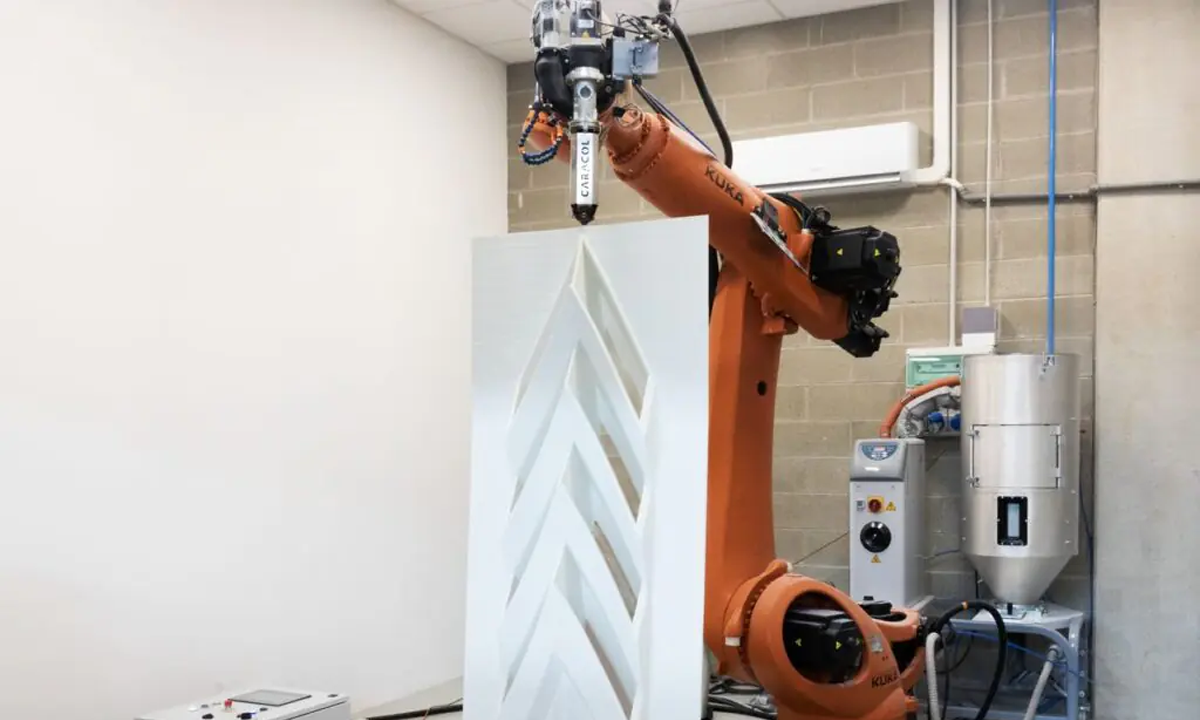

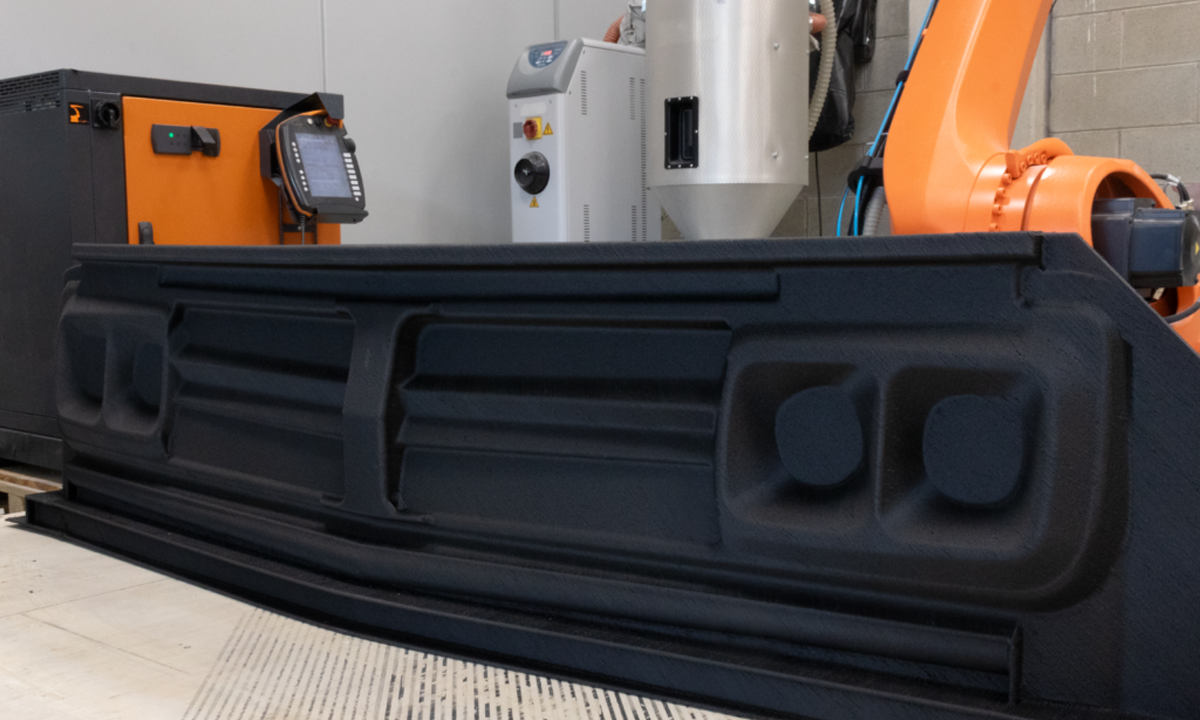

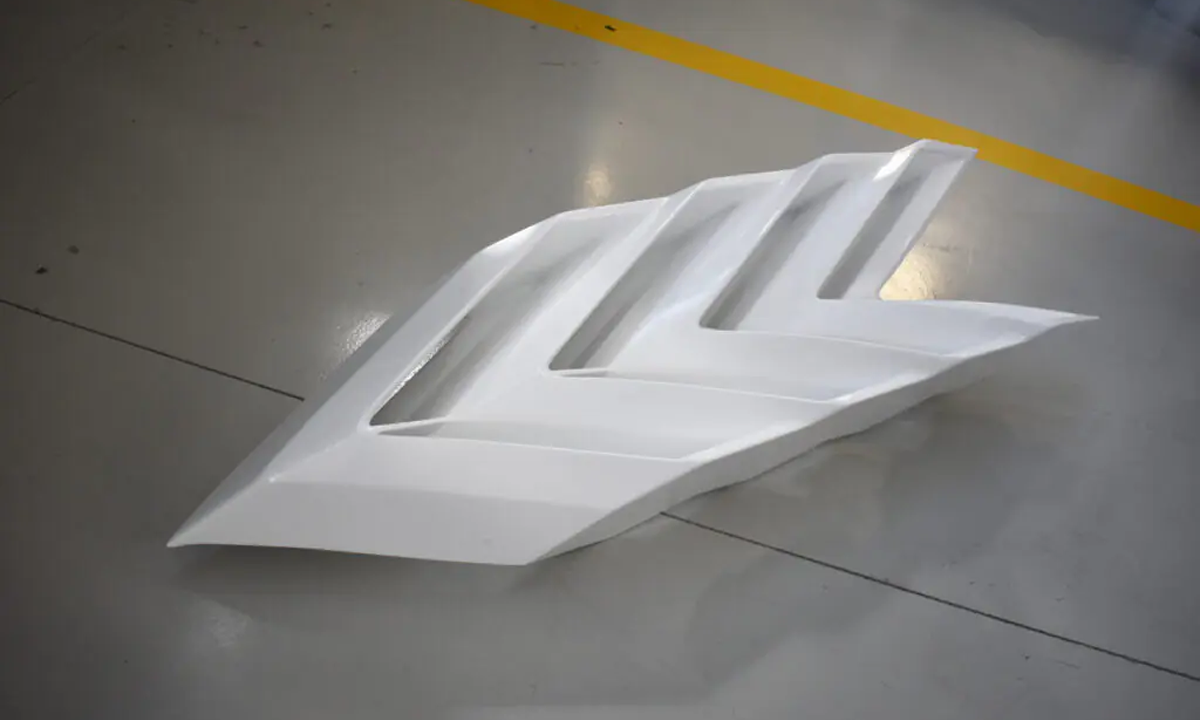

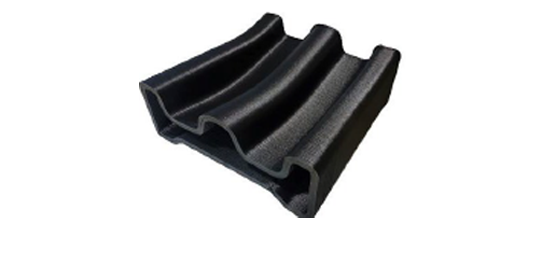

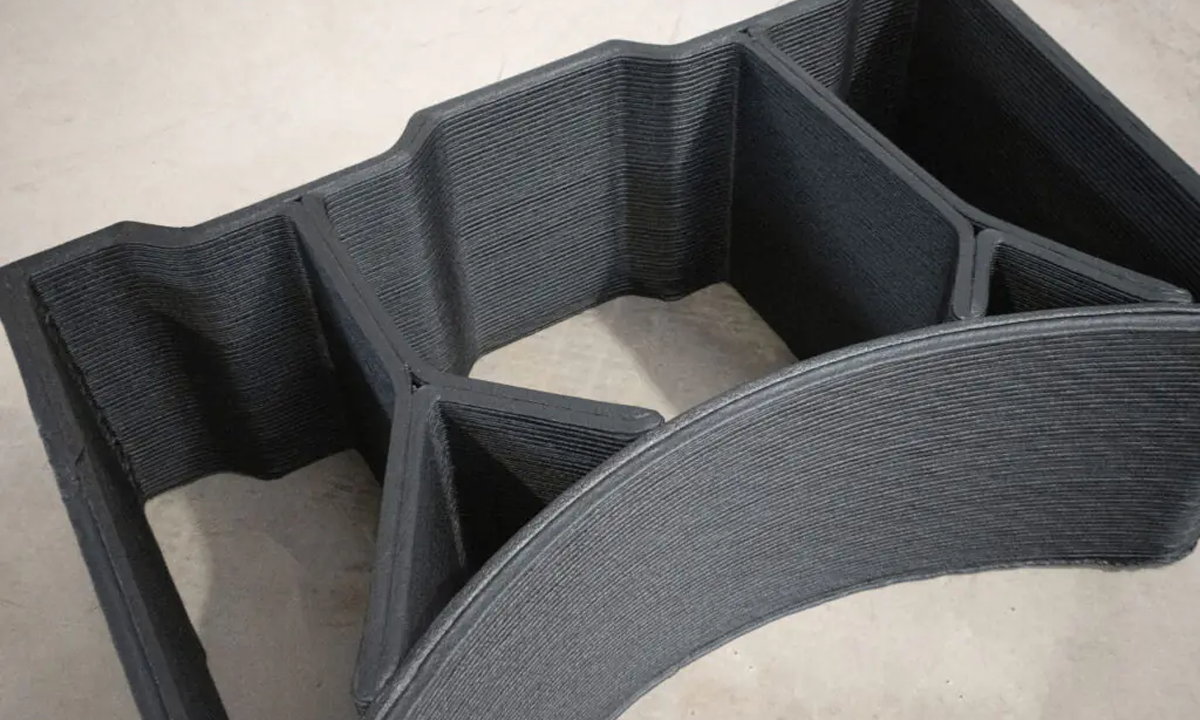

System nadaje się do produkcji części o średniej i dużej skali, takich jak elementy konstrukcyjne, oprzyrządowanie (np. szablony do pozycjonowania, wiercenia i cięcia, formy, platformy montażowe, belki), prototypy, tymczasowe lub stałe części zamienne.
Różne warianty ekstruderów

Heron AM oferuje trzy różne warianty głowic: HA dla precyzji i jakości wykończenia, HV dla wszechstronności i HF dla szybkości druku.
Integracja z halą produkcyjną

Heron AM można elastycznie zintegrować z halą produkcyjną, korzystając z różnych opcji dostosowywania. Platforma Heron AM jest modułowym, zintegrowanym rozwiązaniem.

Najważniejsze cechy Heron AM

9 m

obszar roboczy z zastosowaniem toru jezdnego

30 kg/h

maksymalna szybkość druku

5 zł

koszt 1 kg materiału ABS

450°C

maksymalna temperatura ekstrudera

Zalety systemu Heron AM:

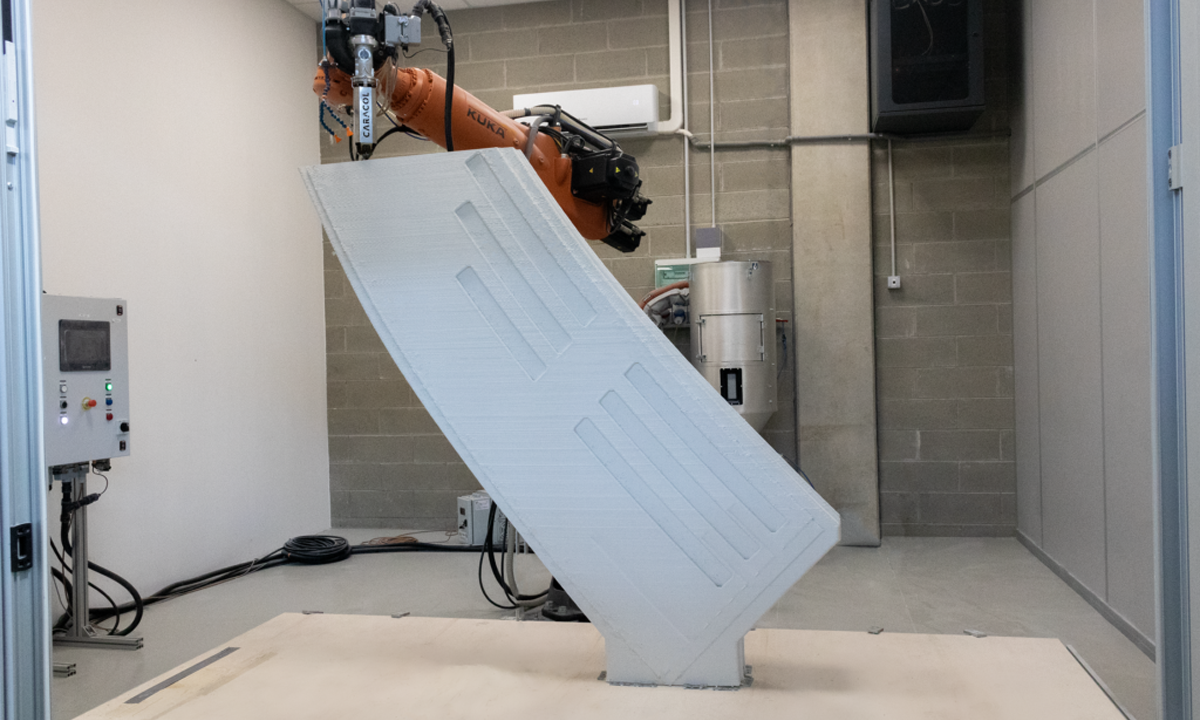

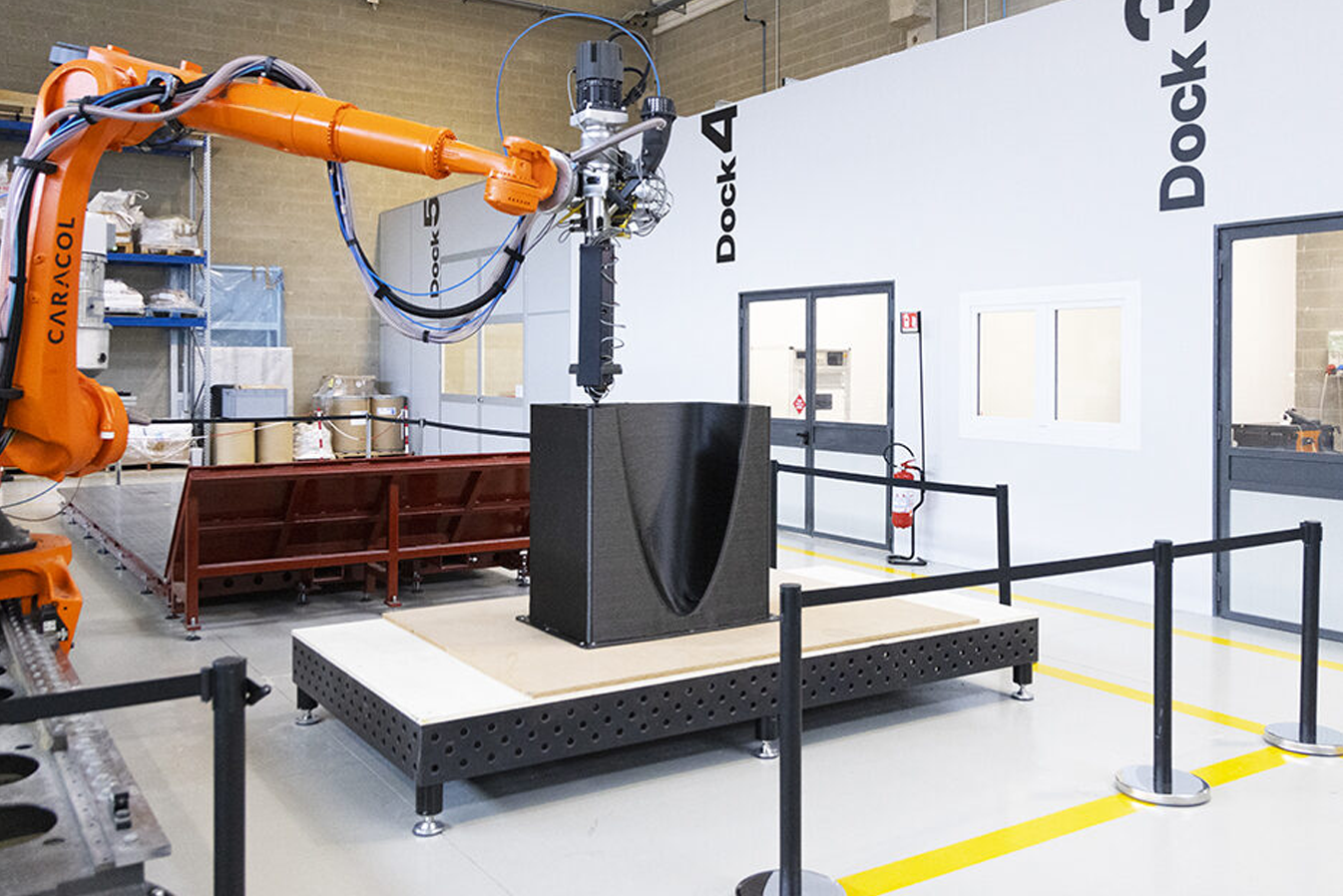

Ramiona robotyczne

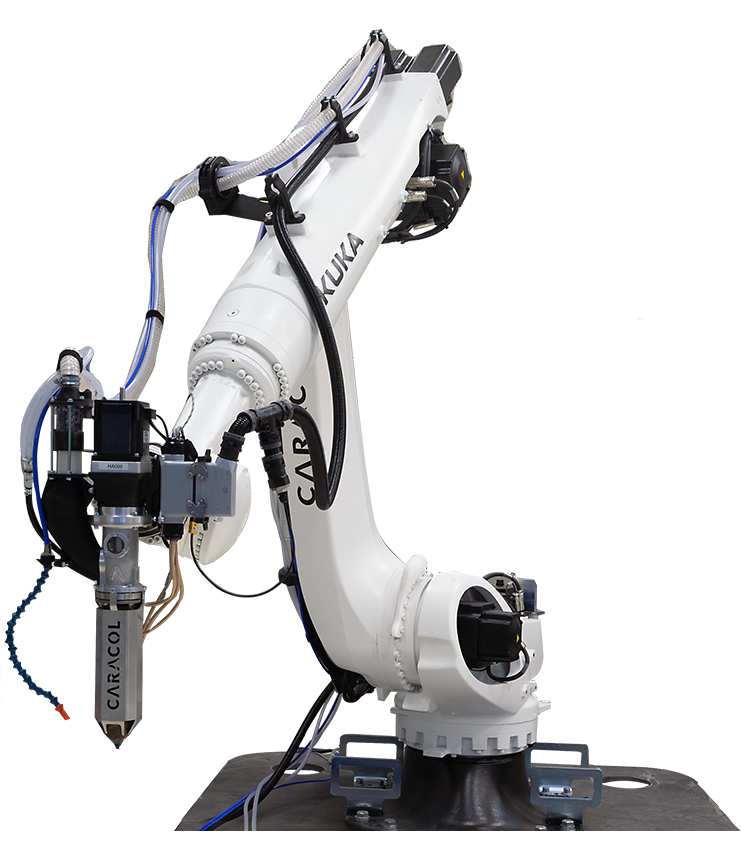

Ramiona robotyczne KUKA, FANUC i ABB z 6+ osiami umożliwiają tworzenie skomplikowanych geometrii i ścieżek narzędziowych, zapewniając precyzję i jakość wykończenia.
Tor jezdny

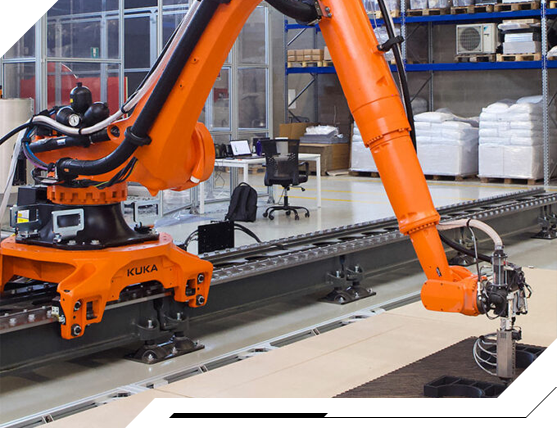

Za pomocą systemu Heron AM można drukować elementy o znacznej długości – wszystko dzięki zastosowaniu toru jezdnego dla ramion robotycznych, który dodaje 7 oś drukowania.
Moduł frezujący
Dodatkowy moduł frezujący umożliwia natychmiastowe frezowanie uzyskiwanych wydruków i daje dostęp do wysokich dokładności wymiarowych.

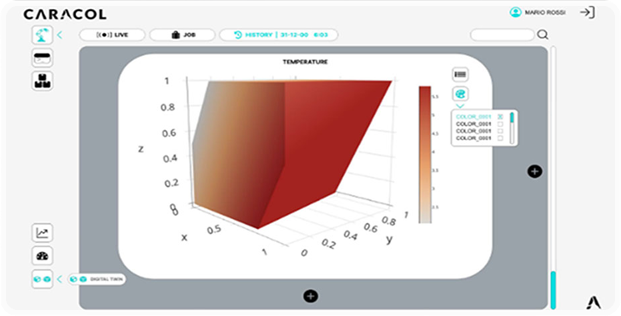

System Eidos Manufacturing

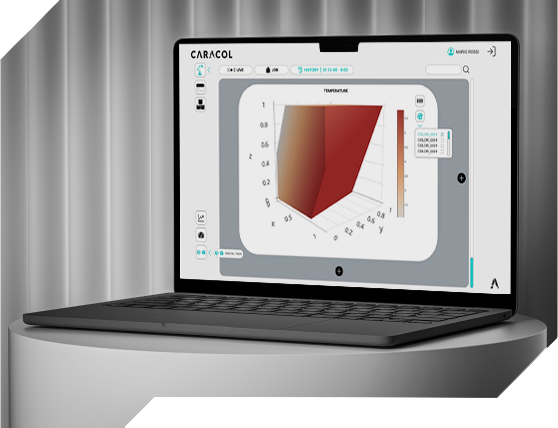

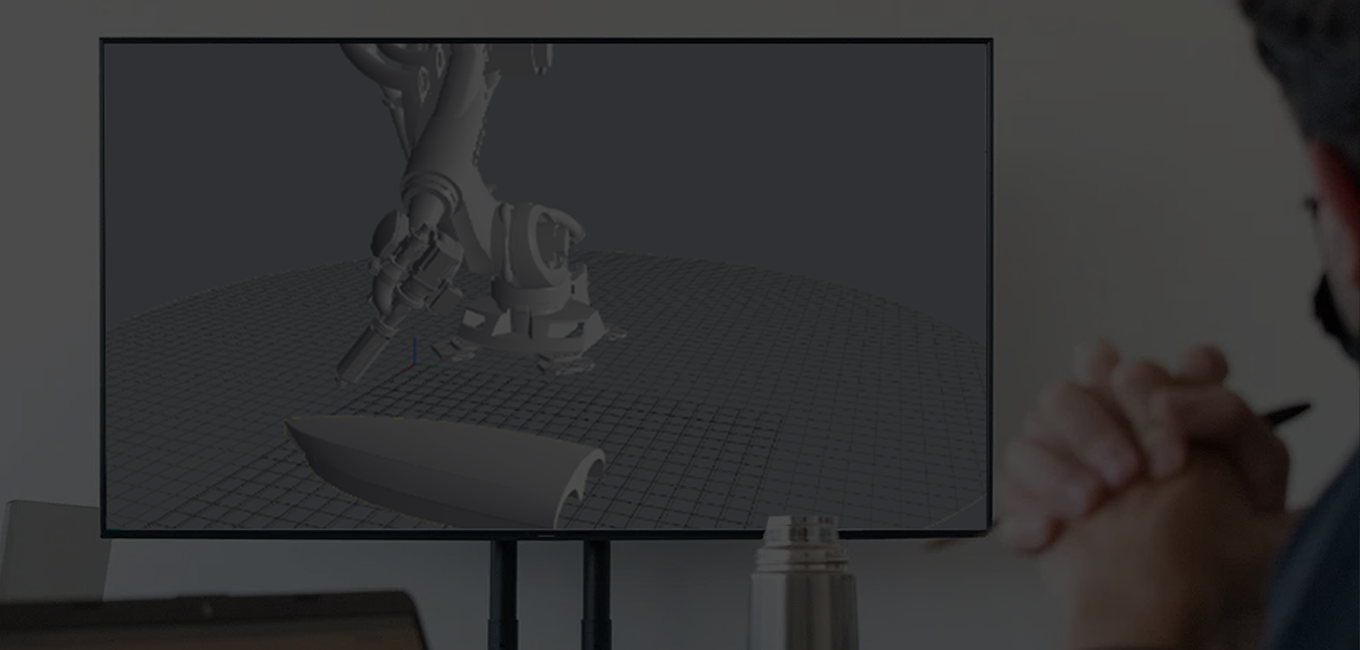

Dedykowane oprogramowanie Eidos Manufacturing o przejrzystym interfejsie zapewnia pełną kontrolę i elastyczność procesu. Obsługa nawet najbardziej złożonych geometrii jest intuicyjna i szybka.
System podawania materiału
System automatycznego podawania materiału zapewnia ciągłe i bezproblemowe drukowanie, zwiększając wydajność i minimalizując przestoje.
3 rodzaje stołów roboczych
Specjalnie zaprojektowane stoły robocze gwarantują stabilność pracy. Aluminiowa rama z wymiennymi panelami górnymi jest elastyczna w konfiguracji. Stoły robocze ze stali nierdzewnej gwarantują wysoką sztywność i trwałość.
Zabezpieczenia obszaru drukowania
Heron AM umożliwia postawienie całkowicie zamkniętych środowisk, zbudowanych ze ścian konstrukcyjnych i w pełni klimatyzowanych, a także mobilne kontenery i systemy Open Air z barierami laserowymi bądź ścianami z pleksi.
Czujniki środowiska pracy
System umieszczony jest w ochronnych, klimatyzowanych stanowiskach, które pozwalają kontrolować kilka parametrów środowiskowych w ciągu całego procesu produkcyjnego, takich jak temperatura i wilgotność.
Rozwiązanie dla przemysłu
Caracol dostarcza funkcjonalne rozwiązania dla przemysłu. Dotąd sprzedano ponad X urządzeń.

Dodatkowe korzyści systemu Caracol Heron AM

Produkcja dużych elementów
Heron AM umożliwia tworzenie części, które były dotychczas niemożliwe do wyprodukowania ze względu na gabaryt.
Elastyczność materiałowa
Możliwość wykorzystania różnorodnych materiałów daje szerokie spektrum zastosowań w różnych branżach.
Dostosowanie do potrzeb
Modularna konstrukcja i różnorodność konfiguracji urządzenia pozwalają na idealne dopasowanie do konkretnych wymagań produkcyjnych.
Skrócenie czasu produkcji
Szybkość i ciągłość procesu druku 3D na Heron AM znacząco skracają czas potrzebny na realizację projektów.
Powtarzalność wydruków
Technologia FDM i kontrola procesu zapewniają wysoką jakość i powtarzalność wydruków.

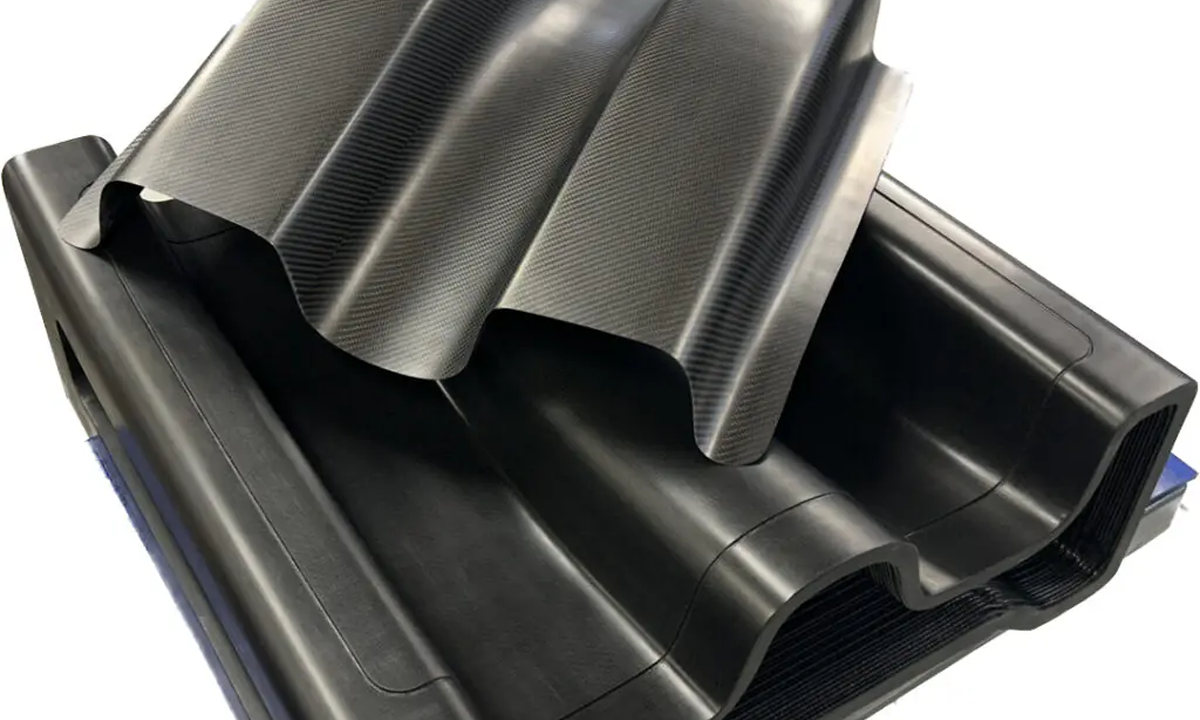

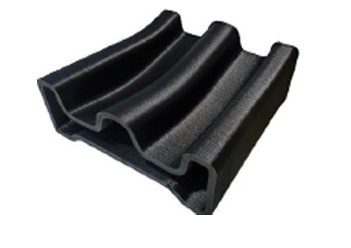

Mocowania narzędzi używanych w produkcji samolotów

Firma Caracol dostosowała HERON AM do produkcji narzędzi, przyrządów i osprzętu do samolotów na dużą skalę. Połączyła wytwarzanie przyrostowego i frezowanie CNC na warstwie powierzchniowej w celu zwiększenia gładkości.

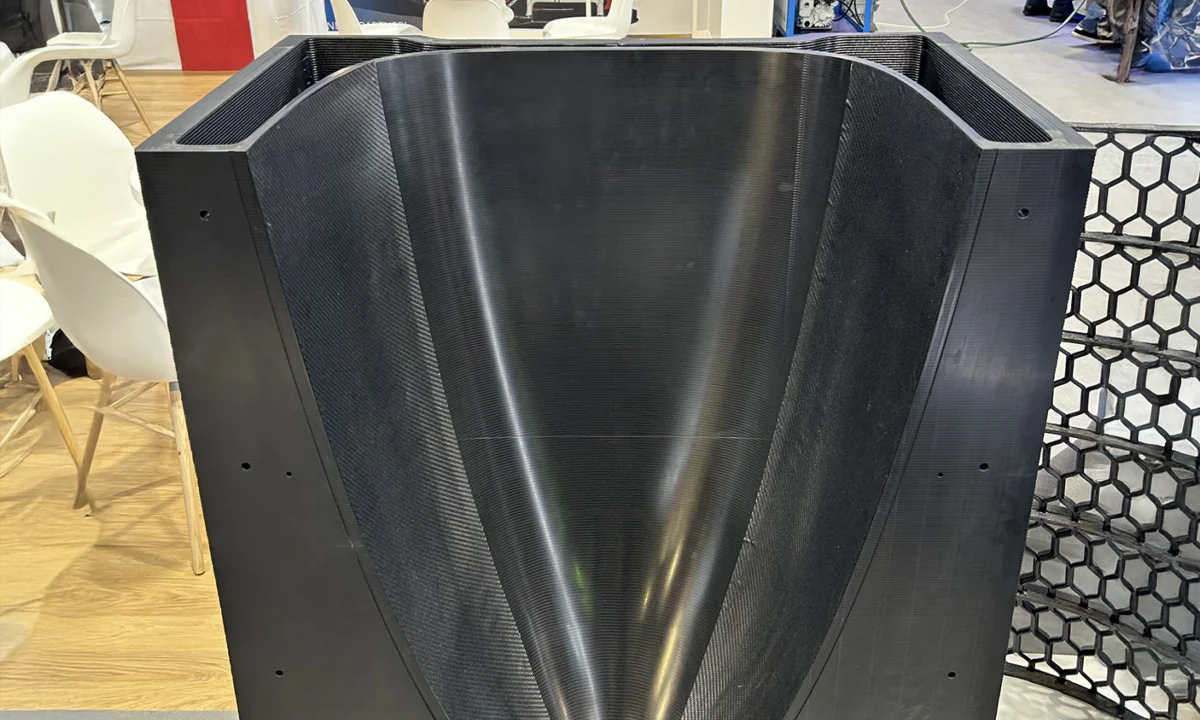

Łopatka śmigła mikroturbiny wiatrowej i laminowanie

Nowe zastosowania materiałów pochodzących z recyklingu z sektora energetycznego. Firma Caracol opracowała przykłady pokazujące, jak ponownie wykorzystać materiał w nowych produktach. Na Heron AM wytworzono funkcjonalne narzędzie do laminowania dla mikroturbin wiatrowych oraz sam prototyp mikroturbiny wiatrowej.
Żaglówka Beluga

Firma Caracol wyprodukowała kadłub Belugi za pomocą HERON AM, używając wyłącznie materiału MyReplast™ pochodzącego z recyklingu. Materiał jest odzyskiwany w procesach przetwarzania wtórnego odpadów poprzemysłowych.
