Oprzyrządowanie z druku 3D: jigi, uchwyty i przyrządy bez kolejki w narzędziowni

Damian Nowaczek

04.08.2026

Jigi, uchwyty i fixture’y w 2-5 dni zamiast 4-8 tygodni z narzędziowni, tooling tańszy o 60-80%. Zamów wycenę oprzyrządowania u inżyniera CADXPERT.

Uruchomienie nowego stanowiska stoi, bo brakuje jednego uchwytu kontrolnego. Zmiana w procesie montażu czeka, aż narzędziownia zwolni gniazdo CNC. Operator dłubie na prowizorce z taśmy i podkładek, a wskaźnik powtarzalności na tym stanowisku spada poniżej akceptowalnego progu. Każdy z tych przypadków ma ten sam mianownik: harmonogram wdrożenia jest zakładnikiem kolejki w narzędziowni.

Klasyczna ścieżka (projekt, frezowanie, ślusarka, pasowanie) to 4-8 tygodni na komplet przyrządów, a z iteracjami 10-12 tygodni (bo pierwsza wersja jiga rzadko pasuje za pierwszym razem). Przez ten czas linia nie pracuje w docelowej konfiguracji, time-to-first-value rośnie, a Ty utrzymujesz tymczasowe rozwiązania, które psują powtarzalność i wydłużają takt.

Krótszy lead time: druk 3D w produkcji oprzyrządowania

Oprzyrządowanie z druku 3D skraca cykl wdrożenia zmian na linii, bo eliminuje większość kroków obróbczych. Plik CAD trafia prosto na drukarkę 3D, bez programowania ścieżek (CAM), mocowania półfabrykatu i operacji wykończeniowych. Przemysłowa drukarka 3D buduje przyrząd warstwa po warstwie, więc geometria, którą w klasycznej obróbce trzeba było rozbić na kilka operacji, powstaje w jednym przebiegu maszyny.

Tak właśnie druk 3D w produkcji zmienia narzędziownię z wąskiego gardła w zaplecze. Wpływ na KPI, które mierzysz:

• Lead time: komplet jigów i fikstur w 2-5 dni zamiast 4-8 tygodni; w trybie ekspres 24-48 h na pojedynczy przyrząd, gdy stoi linia.
• Time-to-first-value: projekt zatwierdzony rano, gotowa geometria do testu na stanowisku następnego dnia.
• MTTR i ciągłość: zużyty albo uszkodzony przyrząd odtwarzasz z pliku w kilka godzin.

Każda zmiana procesu = [tylko] aktualizacja pliku. Nie negocjujesz z narzędziownią nowego zlecenia – podmieniasz geometrię i drukujesz wariant. To zmienia rytm wdrażania zmian na linii z miesięcznego na dzienny.

Tooling addytywny a koszt: druk 3D kontra CNC

Koszt jednostkowy toolingu w technologiach przyrostowych bywa niższy o 60-80% względem CNC. Odpada czas maszynowy operatora, oprzyrządowanie do obróbki i odpad materiału.

W porównaniu do wtrysku eliminujesz koszt formy w całości. Cały zakres zastosowań realizujesz tą samą metodą, na tej samej drukarce 3D, bez przezbrajania maszyny.

Drugi efekt jest organizacyjny: 40-70% prostych przyrządów możesz przenieść z narzędziowni do druku. Narzędziownia zostaje z tym, co naprawdę wymaga jej kompetencji (precyzyjne stalowe oprzyrządowanie, twarde matryce), a Ty odzyskujesz przepustowość na uruchomienia.

Drukarki 3D i dobór technologii pod typ przyrządu

Jako producent oprzyrządowania dobieramy technologię pod funkcję, jaką detal pełni na stanowisku, a nasze przemysłowe drukarki 3D obejmują kilka procesów naraz. Każda technologia druku 3D ma inny mocny obszar:

• SLS i SAF (spiekanie proszku), nasz domyślny wybór dla funkcjonalnych jigów i fikstur. Wydruk jest izotropowy, wytrzymały w każdym kierunku i nie wymaga podpór, przenosi siły dociskowe bez ryzyka rozwarstwienia.
• FDM (osadzanie topionego materiału), praca z filamentem dla dużych osłon, szablonów i pomocy montażowych. Filament ABS daje udarność i odporność temperaturową, filament PLA sprawdza się w tanich szablonach i makietach kontrolnych. Tę samą technologię (nazywaną FFF) znasz z biurowych drukarek 3D.
• SLA i PolyJet (utwardzanie żywicy), gdy przyrząd kontrolny potrzebuje gładkiej powierzchni, ostrych krawędzi i dokładności na poziomie sprawdzianu go/no-go. SLA daje tu najlepsze odwzorowanie detalu i najwęższą tolerancję wymiarową.

Granica między prototypem a narzędziem produkcyjnym bywa cienka. Ten sam plik, który posłużył jako prototyp do sprawdzenia chwytu w ręku operatora, po zatwierdzeniu zostaje wydrukowany w docelowym materiale i wchodzi na linię jako gotowe narzędzie. Jeśli planujesz wytwarzać tooling u siebie, ten sam dobór procesu pomaga też wybrać przemysłowe drukarki 3D pod własną produkcję.

Materiały, akcesoria i drukarki 3D pod warunki stanowiska

• PA12, uniwersalne tworzywo do uchwytów, szablonów i osłon; dobra wytrzymałość i stabilność wymiarowa.
• PA6-CF (z włóknem węglowym), sztywność i odporność tam, gdzie przyrząd przenosi siły dociskowe albo pracuje jako baza pomiarowa.
• PC (poliwęglan), udarność i odporność temperaturowa na trudniejszych stanowiskach.

O tych materiałach decydujemy pod konkretny detal. Geometrię potrafimy zaprojektować i spersonalizować pod proces, operatora i ergonomię. Wytworzymy np. uchwyt pod konkretną rękę czy lokalizatory wymuszające jedną pozycję montażu (poka-yoke).

Możemy łączyć wydruk z gotowymi akcesoriami i wymiennymi elementami: tuleją z metalu w jigu wiertarskim, wkładką gwintowaną osadzoną na klej albo zatrzaskiem stalowym. Klej i adapter z metalu to typowe akcesorium, które podnosi trwałość drukowanego przyrządu.

Wydruk po procesie SLS przechodzi też obróbkę wykończeniową (barwienie, uszczelnienie powierzchni, poprawa przyczepności powłoki) tam, gdzie wymaga tego stanowisko.

Akcesoria do drukarek 3D i osprzęt stanowiska z druku 3D

Na tych samych przemysłowych drukarkach 3D wytwarzamy też drobny osprzęt stanowiska, który zwykle ginie w kolejce do narzędziowni: organizery na narzędzia ręczne, mocowania czujników, prowadnice kabli, kołpaki i osłony ergonomiczne.

Te akcesoria drukowane w 3D dopasowujemy do konkretnego stanowiska. Gdy stanowisko się zmienia, podmieniasz plik i drukujesz nowy wariant. To samo zaplecze obsługuje więc zarówno funkcjonalny tooling, jak i akcesoria poprawiające ergonomię operatora.

Zastosowania oprzyrządowania z druku 3D: co wytwarzamy?

• Jigi wiertarskie, tuleje i prowadnice utrzymujące pozycję i kąt otworu.
• Uchwyty i przyrządy kontrolne, bazy pomiarowe, sprawdziany go/no-go, fikstury pod skaner; tu liczy się dokładność odwzorowania i wąska tolerancja.

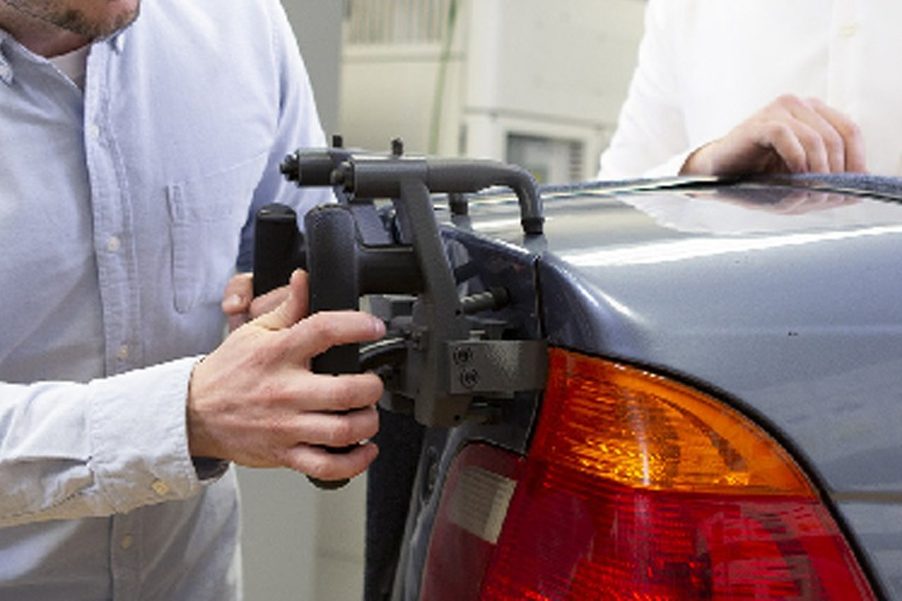

• Fikstury montażowe, pozycjonery i bazy pod montaż i spawanie, lokalizatory poka-yoke.
• Szablony i pomoce montażowe, wzorniki trasowania, prowadnice, markery.
• Chwytaki / end-of-arm (EOAT), lekkie końcówki dla robota dopasowane do detalu, niższa masa = krótszy takt.
• Osłony i akcesoria stanowiskowe, kołpaki, prowadnice kabli, zabezpieczenia ergonomiczne.

Jak zamówić oprzyrządowanie z druku 3D krok po kroku?

Nasz proces jest po to, żeby skrócić czas realizacji:

• Przysyłasz model 3D albo rysunek detalu, którego przyrząd ma dotyczyć. Wystarczy plik STEP lub zdjęcie prowizorki, którą operator już sklecił na stanowisku.
• Inżynier aplikacyjny dobiera technologię, materiał i geometrię pod obciążenie, ergonomię i wymaganą wytrzymałość, a Ty dostajesz rekomendację z terminem.
• Drukujemy wersję testową, sprawdzasz ją na stanowisku. Możemy poprawić plik i wydrukować kolejny wariant tego samego dnia, bez wracania do początku kolejki.
• Po zatwierdzeniu realizujemy komplet w docelowym materiale, a plik zostaje w archiwum. Każdy następny egzemplarz albo wariant odtwarzasz w godziny.

Druk 3D vs narzędziownia i CNC: co wybiera producent?

Proste i średnie przyrządy powstają z tworzywa, krótkie serie i częste zmiany idą do druku; precyzyjne stalowe oprzyrządowanie i duże wolumeny zostają w narzędziowni.

FAQ

Ile trwa wykonanie jiga lub uchwytu z druku 3D?

Standardowo 2-5 dni roboczych na komplet przyrządów od zatwierdzenia geometrii, w trybie ekspres 24-48 h na pojedynczy element. Klasyczna narzędziownia to 4-8 tygodni, z iteracjami 10-12.

Czy drukowane oprzyrządowanie wytrzymuje na linii produkcyjnej?

Tak, przy doborze materiału pod obciążenie. PA6-CF przenosi siły dociskowe, PC daje udarność i odporność temperaturową, PA12 obsługuje typowe uchwyty i szablony.

O ile taniej wychodzi tooling z druku 3D niż z CNC?

Dla krótkich serii koszt jednostkowy bywa niższy o 60-80% względem CNC. Względem wtrysku eliminujesz koszt formy w całości.

Jakie przyrządy najlepiej przenieść z narzędziowni do druku?

Najczęściej 40-70% prostych przyrządów: jigi wiertarskie, uchwyty kontrolne, fikstury montażowe, szablony, chwytaki EOAT i osłony. Precyzyjne stalowe oprzyrządowanie i duże serie zostają na CNC.

Czy potrzebuję własnej drukarki 3D, żeby prowadzić rapid tooling?

Nie. W CADXPERT oprzyrządowanie wytwarzamy na naszych przemysłowych drukarkach 3D i dostarczamy gotowe przyrządy. Jeśli jednak chcesz wytwarzać oprzyrządowanie u siebie, doradzamy też dobór drukarki 3D i materiałów pod Twoje zastosowania. Realizujemy zarówno usługę druku 3D, jak i sprzedajemy przemysłowe drukarki 3D.

Czy tworzywa do druku 3D mogą zastąpić metal w przyrządzie?

W większości prostych i średnich zastosowań tak. Tworzywa konstrukcyjne jak PA6-CF dorównują sztywnością wielu aplikacjom, w których kiedyś sięgało się po metal, a przy tym ważą mniej, co skraca takt na chwytakach robota. Tam, gdzie potrzeba twardej bazy albo odporności na ścieranie, łączymy wydruk z metalową tuleją lub wkładką.

Co jeśli przyrząd pasuje tylko do jednego typu produktu?

To naturalne dla oprzyrządowania dedykowanego i właśnie tu druk 3D ma przewagę. Skoro przyrząd obsługuje jeden detal, nie opłaca się pod niego uruchamiać kosztownej obróbki CNC. Drukujesz dokładnie tyle sztuk, ile potrzeba, a gdy produkt się zmieni, podmieniasz plik i drukujesz, zamiast zamawiać nowe narzędzie od zera.

CTA: Masz konkretny przyrząd, który blokuje wdrożenie? Prześlij model lub rysunek, inżynier aplikacyjny odda rekomendację materiału, technologii i terminu. Pierwsza rozmowa kończy się rekomendacją, nie ofertą.
