Formlabs testowany do granic możliwości – Form 3 i Form 3L w ABB
ABB to globalny lider w dziedzinie technologii elektroenergetycznych, automatyzacji i robotyki, oferujący innowacyjne rozwiązania dla wielu branż przemysłowych, takich jak energetyka, przemysł, transport i infrastruktura.
Dzięki współpracy z CadXpert, krakowskie ABB znacząco przyspieszyło proces prototypowania i testowania nowych urządzeń, korzystając z drukarek Formlabs Form 3 i Form 3L oraz szerokiej gamy żywic technicznych. Przeczytaj, jak ABB wdrożyło druk 3D.
1
O firmie
W jakiej branży działa ABB?
ABB to globalny lider w dziedzinie technologii elektroenergetycznych, automatyzacji i robotyki. Grupa ABB powstała w 1988 r. w wyniku fuzji dwóch dużych przedsiębiorstw branży elektroenergetycznej, których korzenie sięgają XIX wieku. W swojej ofercie ABB posiada innowacyjne rozwiązania dla wielu branż przemysłowych, w tym energetyki, przemysłu, transportu i infrastruktury. Dzięki rozbudowanym działom R&D oraz długoletniemu doświadczeniu, ABB wspiera swoich klientów w poprawie efektywności, zrównoważonym rozwoju oraz tworzeniu inteligentnych rozwiązań dla przyszłości.

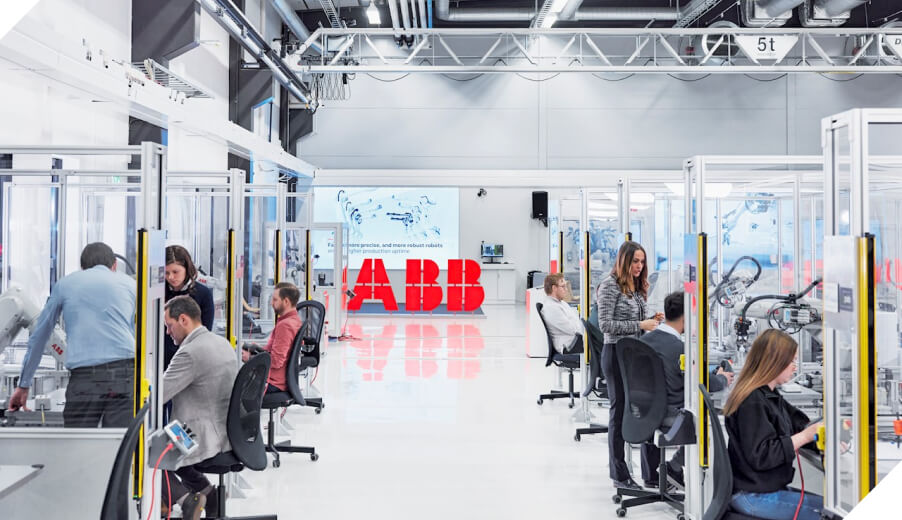

Krakowskie Korporacyjne Centrum Badawcze (obecnie Korporacyjne Centrum Technologiczne) ABB od 1997 r. zajmuje się m. in. rozwojem technologii elektroenergetycznych dla dywizji elektryfikacji, do czego z powodzeniem wykorzystuje nowoczesne metody wytwarzania, w tym druk 3D.
2
Wyzwanie
ABB w Krakowie – zapotrzebowanie na druk 3D
Dział badań i rozwoju ABB zgłosił w CadXpert zapotrzebowanie na rozwiązania druku 3D o wysokiej niezawodności. Firma często podejmuje zadania z zakresu inżynierii materiałowej i zajmuje się prototypowaniem, opracowywaniem części urządzeń i nowych produktów końcowych. Często tworzy i testuje formy do kształtowania elementów potrzebnych w badaniach.
Elementy, które krakowskie ABB projektuje i wytwarza w druku 3D, muszą charakteryzować się wysoką dokładnością wymiarową i bardzo dobrą jakością powierzchni. Tworzone prototypy muszą wiernie odwzorowywać produkt finalny, nawet jeśli materiał użyty do wykonania końcowego elementu nie zawsze będzie dokładnie taki sam jak w wydruku.
Inżynierowie z ABB opracowują rozwiązania w obszarze podzespołów, które muszą cechować się właściwościami elektroizolacyjnymi oraz spełniać specyficzne wymagania w testach dielektrycznych. Często są to elementy izolacji elektrycznej, wykorzystywane przy przesyle energii elektrycznej.

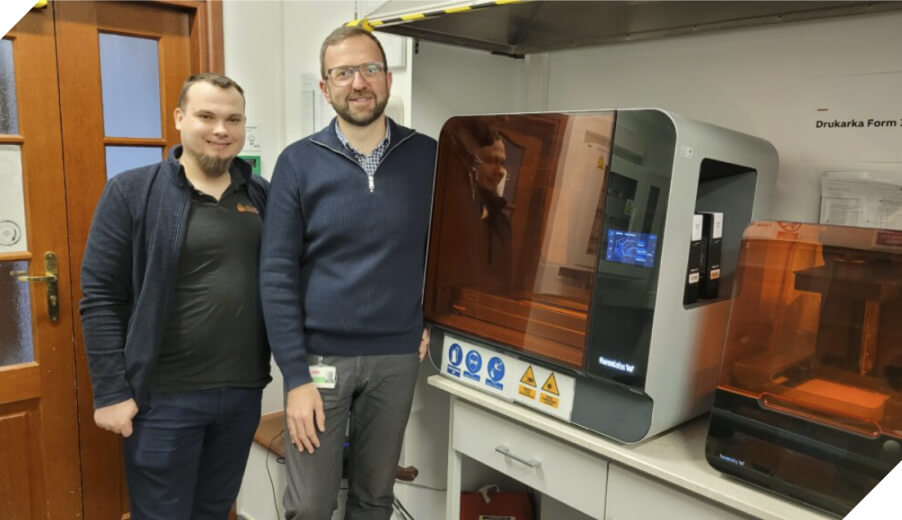

Praca prototypowania w krakowskim oddziale ABB przyspieszyła dzięki drukarkom Formlabs.
3
Rozwiązanie

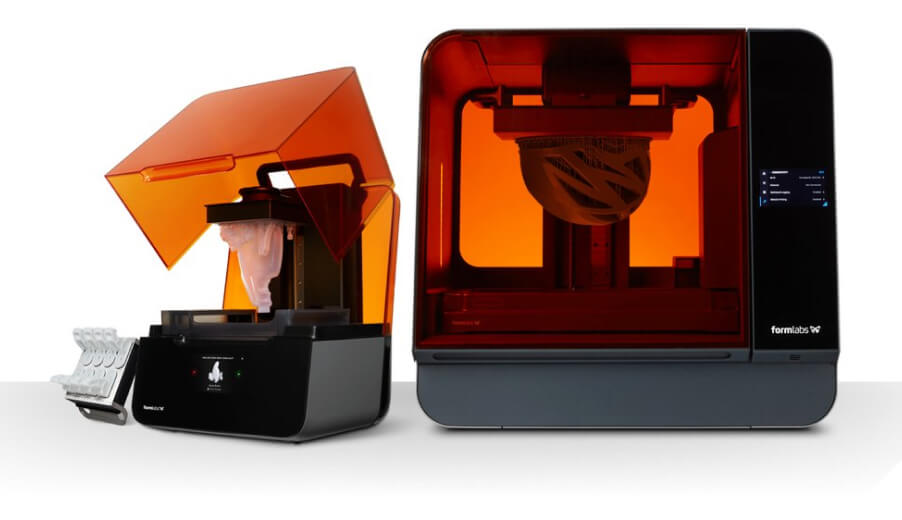

Rozwiązanie dla elektryfikacji – Formlabs Form 3 i Form 3L
Dla ABB, do druku prototypów i części końcowych, zaproponowaliśmy drukarki żywiczne Formlabs.
Materiały polimerowe stanowią dobrą izolację, a dodatkową zaletą wydruków z żywicy jest ich niska porowatość, co dodatkowo utrudnia przenikanie gazów i wody oraz znacząco polepsza własności elektroizolacyjne. To właśnie odróżnia je od popularnej w przemyśle technologii FDM, która za to zapewnia wysoką wytrzymałość. W Korporacyjnym Centrum Technologicznym ABB drukarki i wydruki żywiczne testowane są do granic swoich możliwości.
Podczas poszukiwań odpowiedniej technologii druku, wybór padł na drukarki 3D Formlabs ze względu na ich niezawodność, szybkość wydruku i intuicyjność obsługi. To urządzenia kategorii plug&print, a dołączane do nich oprogramowanie PreForm ma korzystną krzywą uczenia, nie tracąc na funkcjonalności. Ważna okazała się także niezawodność i łatwość serwisowania – CadXpert jest dostawcą ciągłej obsługi serwisowej oferowanej przez zespół certyfikowanych u producenta inżynierów.
Zapotrzebowanie ABB okazało się kompleksowe. Wraz z drukarkami dostarczyliśmy urządzenia peryferyjne Formlabs: stację do płukania Form Wash L i stację do naświetlania i utwardzania Form Cure L.
Pomyśleliśmy, że przyda ci się nasz poradnik
Porównujemy w nim drukarki, żeby ułatwić ci podjęcie decyzji
o wdrożeniu druku 3D dopasowanego do twojej firmy.
Z myślą o tym stworzyliśmy “Porównanie drukarek 3D. Uniwersalny przewodnik użytkownika”.
Nasz przewodnik pomoże ci w procesie decyzyjnym. To użyteczny materiał, który będziesz mógł przedstawić na zarządzie lub przed komitetem zakupowym. Pomaga ocenić technologie i drukarki 3D pod względem szeregu przydatnych kryteriów.
Co znajdę w poradniku?
Opisy cech charakterystycznych technologii druku 3D.
Porównanie drukarek 3D różnych producentów według segmentów rynku.
Porównanie technologii druku 3D.
Case study zakupu drukarki 3D.
4
Wyniki
Rezultaty

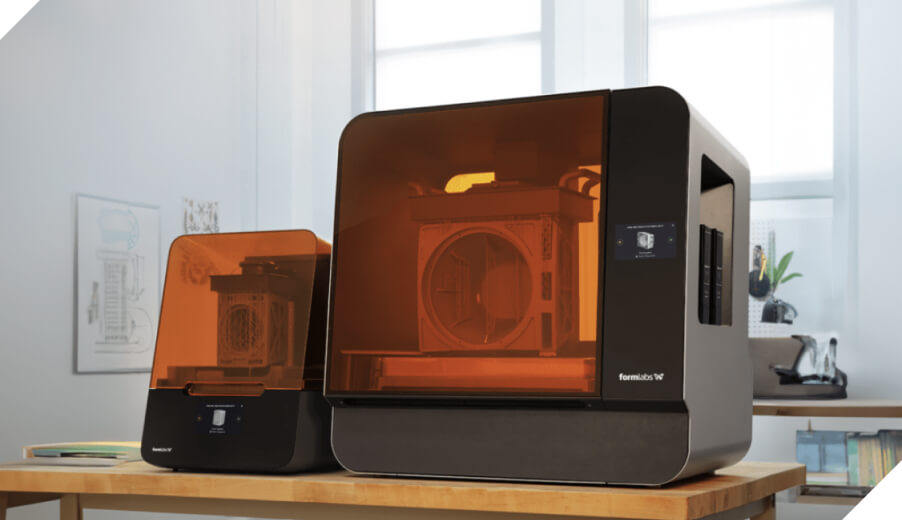

Drukarki Formlabs Form 3 i Form 3L oraz szeroka gama materiałów pozwoliły ABB na przyspieszenie cyklów prototypowania i testowanie nowych prototypów urządzeń.
Ten drugi model umożliwił druk dużych detali w wymiarach nawet 335 × 200 × 300 mm, co przydało się w pracy z większymi modelami oprzyrządowania jak przykładowo formy do odlewania izolacji żywicznej dla przekładników napięciowych średniego napięcia.
Krakowskie Korporacyjne Centrum Badawcze (obecnie Korporacyjne Centrum Technologiczne) ABB od 1997 r. zajmuje się m. in. rozwojem technologii elektroenergetycznych dla dywizji elektryfikacji, do czego z powodzeniem wykorzystuje nowoczesne metody wytwarzania, w tym druk 3D.
Zazwyczaj chodzi nam o możliwość dotknięcia prototypu na żywo i przymierzenia go do innych części. Szybkość druku jest tu kluczowa, bo za nią idzie oszczędność czasu i środków.
Michał Rzepecki
inżynier
ABB wykorzystuje przede wszystkim żywice techniczne, inżynieryjne. Wśród nich Rigid 10K dla tworzenia form odlewniczych i Rigid 4K dla potrzeb konstrukcyjnych. Pierwsza z nich charakteryzuję się dobrą wytrzymałością termiczna, druga natomiast wykazuje się sztywnością i gładką powierzchnią. W aplikacjach, gdzie wymagana jest mniejsza sztywność zastosowanie znalazła najbardziej odporna na zginanie żywica Tough 2000.
W zastosowaniach, gdy potrzebny jest estetyczny wygląd części albo transparentność, ABB decyduje się na żywicę Clear. Inżynier Andrzej Rybak wskazuje także na eksperymentalne wykorzystanie żywicy ESD rozpraszającej ładunki elektrostatyczne w aplikacjach wymagających ekranowania pola elektrycznego.
Wszystkie drukarki Formlabs wraz z różnorodną gamą żywic okazały się bardzo przydatne do naszych badań. Wykorzystujemy je często do realizacji nieprostych zadań.
Przed zakupem rozwiązań Formlabs od CadXpert wiele prototypów i części było zamawiane u poddostawców.
Wiązało się to z brakiem kontroli procesu wytwórczego i znacząco dłuższymi czasami od projektu do zastosowania.
5
Podziękowania
Podziękowania
Drukarki 3D firmy Formlabs sprawdzają się w codziennej pracy w naszym zespole badawczym. Doceniamy wsparcie firmy CadXpert przy wyborze właściwych urządzeń do druku. Nie tylko doradztwo było skuteczne, ale cały proces przebiegł sprawnie i profesjonalnie. Jesteśmy zadowoleni z możliwości prototypowania, o jakie poszerzyła się nasza działalność. Mam nadzieję, że będziemy mieli okazję współpracować w przyszłości.
dr inż. Andrzej Rybak
Korporacyjne Centrum Technologiczne ABB
