Opis

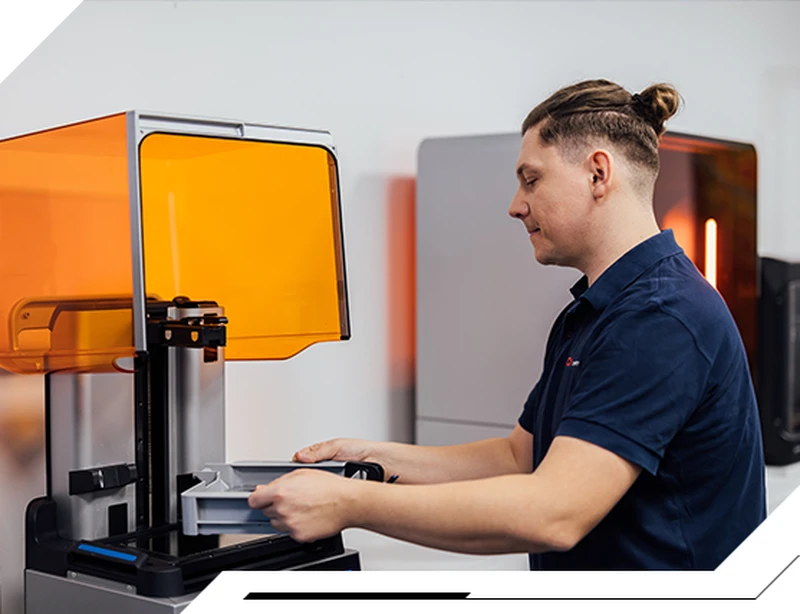

Drukarka 3D Formlabs Form 4L
Wielkoformatowa drukarka żywiczna z obszarem roboczym o objętości 24,2 litra. Do dużych części drukowanych w całości oraz serii mniejszych elementów w jednym zadaniu.
37 761,00 zł brutto (30 700,00 zł netto)Dodaj do koszyka
Na zamówienie. Kup online albo poproś konsultanta o ofertę z konfiguracją. Odbiór w Krakowie albo dostawa kurierem, koszt dostawy i termin wysyłki potwierdzimy mailem, szczegóły są na stronie Dostawa i płatności. Pełny opis, zastosowania i realizacje znajdziesz na stronie Form 4L.
Do czego służy Form 4L
Form 4L pozwala drukować większe modele bez dzielenia ich na segmenty. Większa platforma przydaje się także wtedy, gdy trzeba wykonać serię mniejszych części w jednym zadaniu.
Obszar roboczy 353 × 196 × 350 mm pozwala tworzyć duże obudowy, kanały, makiety i wzorce. Powierzchnia platformy wynosi 692 cm². Liczba części w jednym zadaniu zależy od ich wymiarów, orientacji i podpór.
Form 4L wykorzystuje tę samą technologię Low Force Display co Form 4, z większym modułem LPU 4L, 145 diodami LED i pikselem 46 µm. Typowe tolerancje wymiarowe podano w specyfikacji wraz z zakresem wymiarów i warunkami pomiaru.
Kto kupuje Form 4L
Konstruktor / inżynier badań i rozwoju
Umożliwia druk większych prototypów w całości, co ogranicza klejenie i wykańczanie połączeń.
Inżynier procesu
Wykonuje duże oprzyrządowanie: gniazda kontrolne, szablony, uchwyty pod cały podzespół, a nie jego fragment.
Kierownik produkcji / dział produkcji małoseryjnej
Pozwala drukować serie na jednej platformie. Liczbę części i czas zadania można sprawdzić przed uruchomieniem druku.
Modelarnia, pracownia makiet, biuro architektoniczne
Pozwala wykonać większe makiety i modele prezentacyjne bez dzielenia ich na segmenty.
Odlewnia
Wzorce i formy w wymiarze, którego nie obsłuży mniejsza drukarka.
Najważniejsze funkcje
- Układ Low Force Display z 145 diodami LED 405 nm, matrycą soczewek i chłodzeniem powietrzem. Natężenie promieniowania w płaszczyźnie utwardzania: 16 mW/cm².
- Moduł Light Processing Unit 4L z pikselem 46 µm i funkcją wygładzania krawędzi.
- Dwa kartridże żywicy. Mniejsza liczba przerw na uzupełnienie przy dużych zadaniach.
- Automatyczne dozowanie żywicy i ogrzewanie żywicy z pomiarem podczerwienią (25 do 45 °C zależnie od materiału).
- Sześć czujników kontroli procesu, w tym czujnik siły w osi Z dobierający prędkość do geometrii.
- Kamera 5 MP z podglądem zdalnym. Istotne przy zadaniach kilkunastogodzinnych.
- Podpory z małymi punktami styku oraz tekstura uwalniająca ograniczają siły odrywania na dużej powierzchni i ułatwiają zdejmowanie wydruków.
- Open Material Mode do pracy z żywicami innych producentów. Dostępny po aktywacji dodatkowo płatnej licencji.
- Zarządzanie flotą i alerty w Dashboard.
Jakie problemy rozwiązuje
Duży element trzeba dzielić, kleić i szlifować spoiny
Obszar roboczy 353 × 196 × 350 mm pozwala wykonywać większe elementy w całości, jeśli mieszczą się na platformie wraz z podporami.
Wydruk kilkudziesięciu detali na małej maszynie zajmuje kilka dni
Powierzchnia 692 cm² pozwala rozmieścić więcej części w jednym zadaniu niż na platformie Form 4. Czas zależy od przygotowania wydruku.
Zlecanie dużych prototypów na zewnątrz wydłuża kolejne próby
Druk na miejscu ułatwia planowanie pracy i szybkie sprawdzanie zmian w projekcie.
Makieta w skali nie mieści się w komorze i traci detal po podziale
Duży obszar roboczy i piksel 46 µm pozwalają łączyć większe wymiary modelu z odwzorowaniem drobnych szczegółów.
Duży prototyp wymaga gładkiej powierzchni i dokładnego odwzorowania geometrii
Druk żywiczny ogranicza widoczność warstw. Wymagane pasowanie należy potwierdzić na próbnej części w docelowym materiale.
Branże
- Produkcja przemysłowa. Duże oprzyrządowanie, serie detali
- Motoryzacja. Elementy wnętrza, kanały, obudowy w skali 1:1
- AGD i produkty konsumenckie. Prototypy wyrobów gotowych
- Makiety i architektura. Modele prezentacyjne o dużych wymiarach
- Odlewnictwo. Duże wzorce i formy
- Energetyka i infrastruktura. Modele urządzeń i węzłów
- Edukacja i uczelnie techniczne
Przykładowe zastosowania
Duże pojedyncze części
Obudowy, kolektory, kanały, elementy karoserii w skali, pokrywy, korpusy
Serie w jednym zadaniu
Kilkadziesiąt detali na jednej platformie, produkcja małoseryjna, partie testowe
Oprzyrządowanie wielkogabarytowe
Gniazda kontrolne całych podzespołów, szablony montażowe, uchwyty
Formy i wzorce
Wzorce do form silikonowych o dużych wymiarach, modele odlewnicze, formy termoformowania
Makiety i modele prezentacyjne
Makiety architektoniczne, modele instalacji, elementy targowe
Materiały i żywice
Form 4L obsługuje zgodne żywice Formlabs do dużych prototypów, modeli, oprzyrządowania i części technicznych. Materiał dobiera się do wymaganej sztywności, udarności, temperatury pracy, elastyczności i jakości powierzchni.
Parametry techniczne Form 4L
| Parametr | Wartość |
|---|---|
| Technologia | Masked Stereolithography (MSLA) |
| Układ druku | Low Force Display™ (LFD) |
| Obszar roboczy w mm | 353 × 196 × 350 mm | 24,2 l |
| Powierzchnia robocza | 692 cm² |
| Rozmiar piksela XY | 46 µm; funkcja wygładzania krawędzi |
| Grubość warstwy | 25 do 200 µm (dostępność zależy od materiału) |
| Prędkość maksymalna | do 80 mm/h z Fast Model Resin przy warstwie 200 µm |
| Prędkość typowa (warstwa 100 µm) | średnio 24 mm/h; zakres 20 do 35 mm/h zależnie od materiału |
| Typowe tolerancje XY w badaniu | wymiar 1 do 30 mm: ±0,15% (min. ±0,02 mm) wymiar 31 do 80 mm: ±0,3% (min. ±0,06 mm) wymiar 81 do 150 mm: ±0,3% (min. ±0,15 mm) |
| Źródło światła | 145 LED, 405 nm, 16 mW/cm² na płaszczyźnie utwardzania |
| Materiały | Żywice Formlabs zgodne z Form 4L; żywice zewnętrzne po aktywacji płatnego Open Material Mode |
| Materiały biokompatybilne | nie (dostępne w Form 4BL) |
| Kartridże żywicy | 2 |
| Żywotność zbiornika | 75 000 warstw deklarowanej trwałości; zależy od konserwacji, zużycia i uszkodzeń |
| Czujniki | 6 systemów kontroli: temperatura, poziom żywicy, siła w osi Z, masa kartridża, poziomowanie, kamera |
| Kamera | 5 MP, 2592 × 1944, podgląd zdalny i filmy poklatkowe |
| Sterowanie | ekran dotykowy 7″, 1280 × 800 |
| Łączność | Wi-Fi 2,4 / 5 GHz, Ethernet 1000 Mbit, USB-C 2.0 |
| Oprogramowanie | PreForm + Dashboard (bezpłatne) |
| Formaty plików | STL, OBJ, 3MF |
| Wymiary urządzenia | 664 × 528 × 794 mm |
| Wymagana przestrzeń dostępu | 889 × 1169 × 813 mm |
| Masa | 58,5 kg |
| Środowisko pracy | 18 do 28 °C |
| Zasilanie | 100 do 240 VAC, 9 A, 50/60 Hz, 900 W |
Tolerancje są wynikami badania z Grey Resin V5, warstwą 100 µm i utwardzaniem końcowym 5 minut w temperaturze pokojowej. Granica podana w milimetrach stanowi minimalną wartość tolerancji. Parametry nie są gwarancją dla każdego materiału i modelu. Rozmiar części trzeba ocenić wraz z orientacją i podporami.
Pełny opis, zastosowania i realizacje znajdziesz na stronie Form 4L.
Pakiet i akcesoria
Co zawiera pakiet podstawowy Form 4L
Pakiet Form 4L Basic obejmuje:
- drukarkę Form 4L
- Form 4L Resin Tank
- Form 4L Mixer
- Form 4L Build Platform
- Form 4L Finish Kit. Rinse Bucket
- Form 4L Finish Kit. Cleaning Tools
Żywica jest dobierana osobno. Form Wash L V2, Form Cure L V2 oraz Form 4L Flex Build Platform nie są częścią pakietu Basic.
Urządzenia i akcesoria
- Form Wash L V2. Zbiornik 43 l; deklarowany maksymalny rozmiar mytej części 353 × 200 × 296 mm
- Form Cure L V2. Talerz Ø 404 mm, maksymalna wysokość części 365 mm
- Form 4L Flex Build Platform. Opcjonalna platforma ułatwiająca zdejmowanie wydruków; pakiet Form 4L Basic zawiera standardową Form 4L Build Platform
- Zbiornik Resin Tank Form 4L
- Szkolenie wdrożeniowe, wsparcie techniczne i dostęp do platformy szkoleniowej CadXpert
Szkolenie i wdrożenie z CadXpert
Platforma szkoleniowa dla ekosystemu Form 4
Każdy klient CadXpert kupujący drukarkę z ekosystemu Form 4 otrzymuje dostęp do dedykowanej, zamkniętej platformy szkoleniowej. Dostęp jest przeznaczony dla klientów i wymaga zalogowania oraz weryfikacji danych zakupu.
Praktyczna, polskojęzyczna ścieżka wdrożenia dla właścicieli Form 4, Form 4B, Form 4L i Form 4BL wraz z postprocessingiem Form Wash i Form Cure. Od rozpakowania do w pełni powtarzalnego procesu produkcyjnego.
Sprawdź proces na własnym modelu
Próbny wydruk pozwala ocenić powierzchnię, pasowanie i sposób obróbki dużej części. Na tej podstawie można dobrać żywicę i konfigurację stanowiska.
Zapytaj o próbę dla swojego zastosowania.
Wybierz konfigurację i kup online
Wsparcie CadXpert
- Dobór drukarki, żywicy i urządzeń do postprocessingu
- Wsparcie techniczne i serwis w Polsce
- Wydruk próbny z Twojego pliku przed decyzją o zakupie
- Pomoc w przygotowaniu modelu i projektowaniu pod druk 3D
- Szkolenie z obsługi i wdrożenia procesu oraz platforma szkoleniowa CadXpert dla klientów
- Kontakt z konsultantem na etapie wyboru i wdrożenia
Kup Form 4L albo zapytaj o konfigurację
Jeśli wiesz, że Form 4L odpowiada Twoim potrzebom, kup online. Jeśli chcesz potwierdzić dobór żywicy, postprocessingu lub akcesoriów, napisz do nas. Konsultacja jest wsparciem, a nie warunkiem zakupu.
37 761,00 zł brutto (30 700,00 zł netto)Dodaj do koszyka
Pytania o Form 4L
O ile większa jest komora niż w Form 4?
Objętość obszaru roboczego jest około 4,6 razy większa: 24,2 l wobec 5,25 l. Powierzchnia platformy rośnie z 250 do 692 cm².
Czy jakość druku jest gorsza niż w Form 4?
Sam rozmiar piksela nie określa całej jakości wydruku. Form 4L ma piksel 46 µm, a Form 4: 50 µm. Producent podaje różne tolerancje dla niektórych zakresów wymiarów. Wynik zależy także od żywicy, orientacji i obróbki.
Ile trwa duży wydruk?
Według producenta średnia prędkość przy warstwie 100 µm wynosi 24 mm/h. Maksymalnie 80 mm/h podano dla Fast Model Resin przy warstwie 200 µm. Dokładny czas zależy od modelu i ustawień; sprawdzisz go w PreForm.
Czy Form Wash V2 obsłuży wydruki z Form 4L?
Mniejsze części mogą zmieścić się w koszu Form Wash V2 po zdjęciu z platformy. Deklarowany maksymalny rozmiar części w tej myjce to 200 × 145 × 195 mm. Do większych wydruków dobiera się Form Wash L V2, ale również jego limit 353 × 200 × 296 mm trzeba porównać z konkretnym modelem.
Jakie są wymagania instalacyjne?
Drukarka waży 58,5 kg i ma wymiary 664 × 528 × 794 mm. Producent podaje minimalną przestrzeń dostępu 889 × 1169 × 813 mm i zasilanie do 900 W. Potrzebna jest stabilna podstawa oraz miejsce na obsługę i obróbkę wydruków.
