Druk 3D do zadań specjalnych – realizacja makiety wystawionej na działanie błyskawic

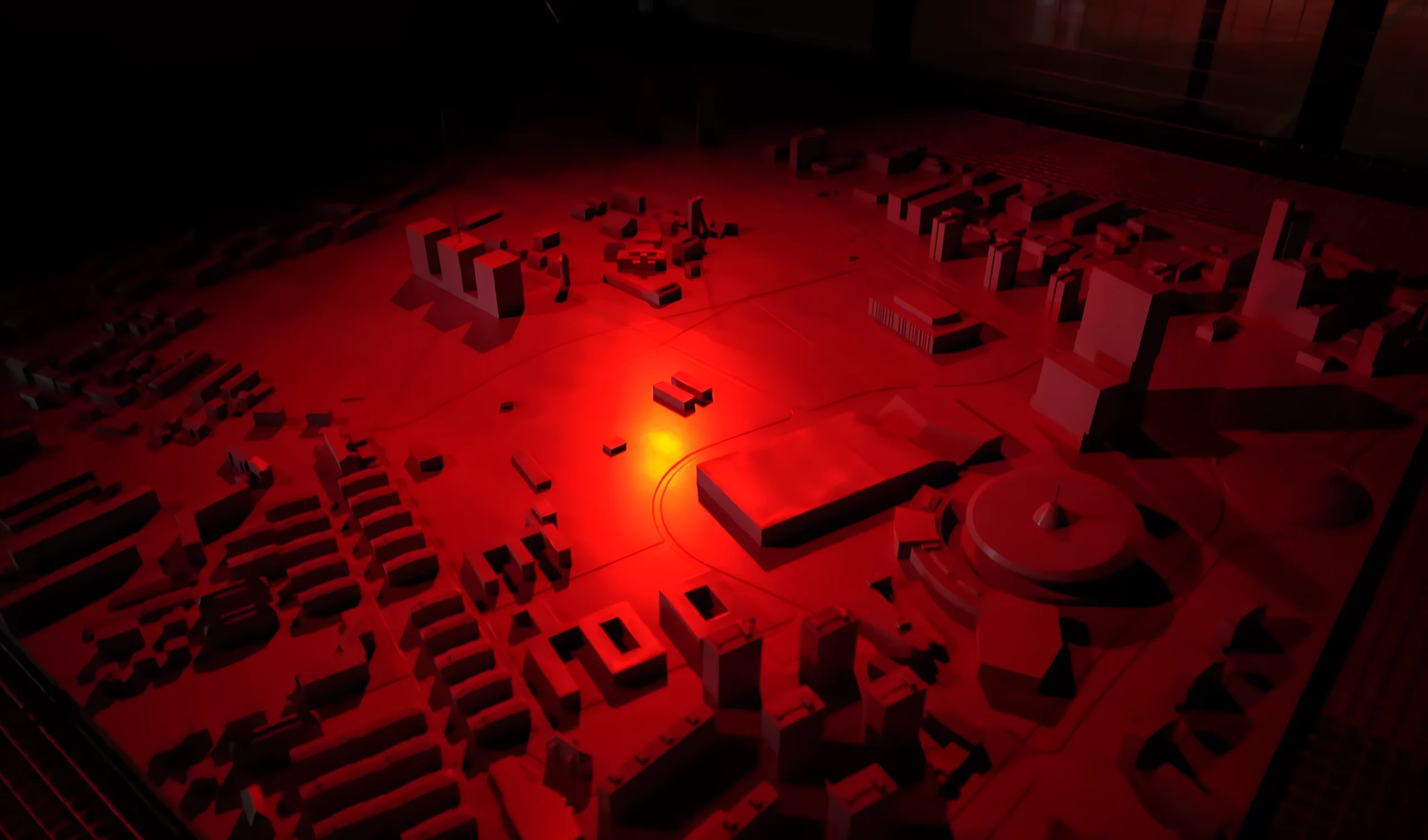

Śląski Park Nauki, w którym prezentowane są zagadnienia związane z trzema dziedzinami nauki: astronomią, sejsmologią i meteorologią, zrealizował w firmie CadXpert projekt makiety Katowic. Interaktywna makieta umożliwia zobaczenie i usłyszenie prawdziwych błyskawic generowanych przez cewkę Tesli, które oddziałują na wydrukowane w 3D budynki.

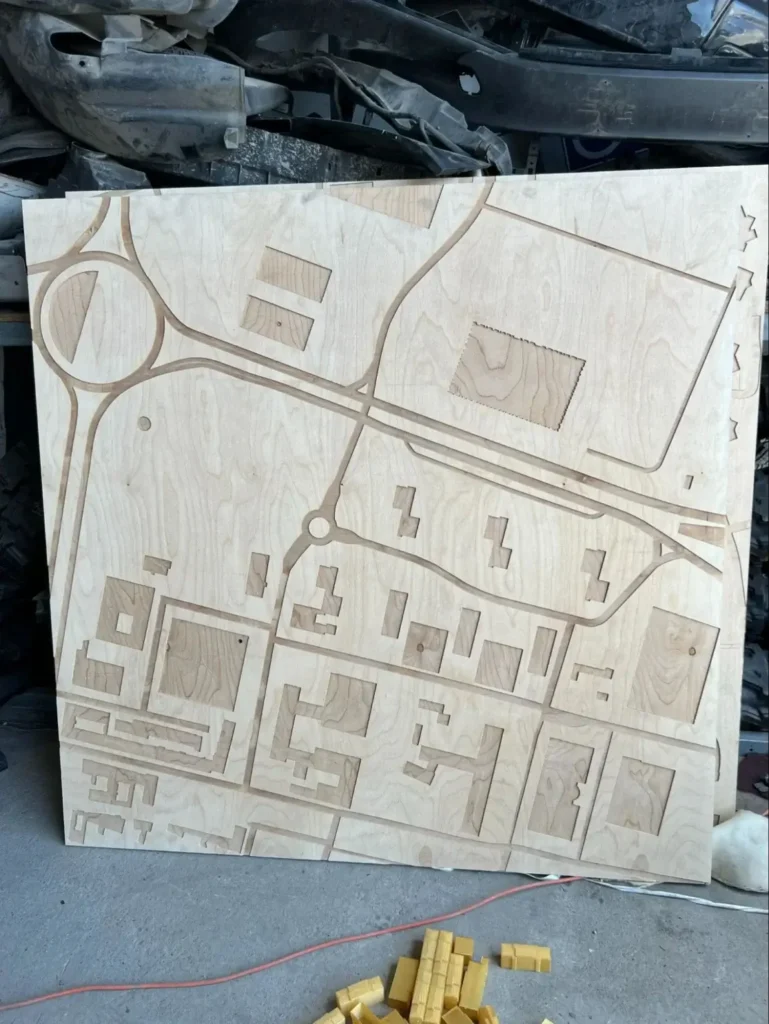

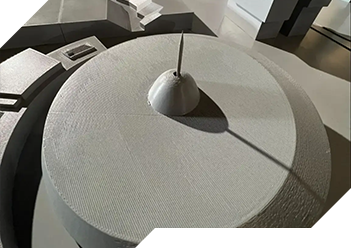

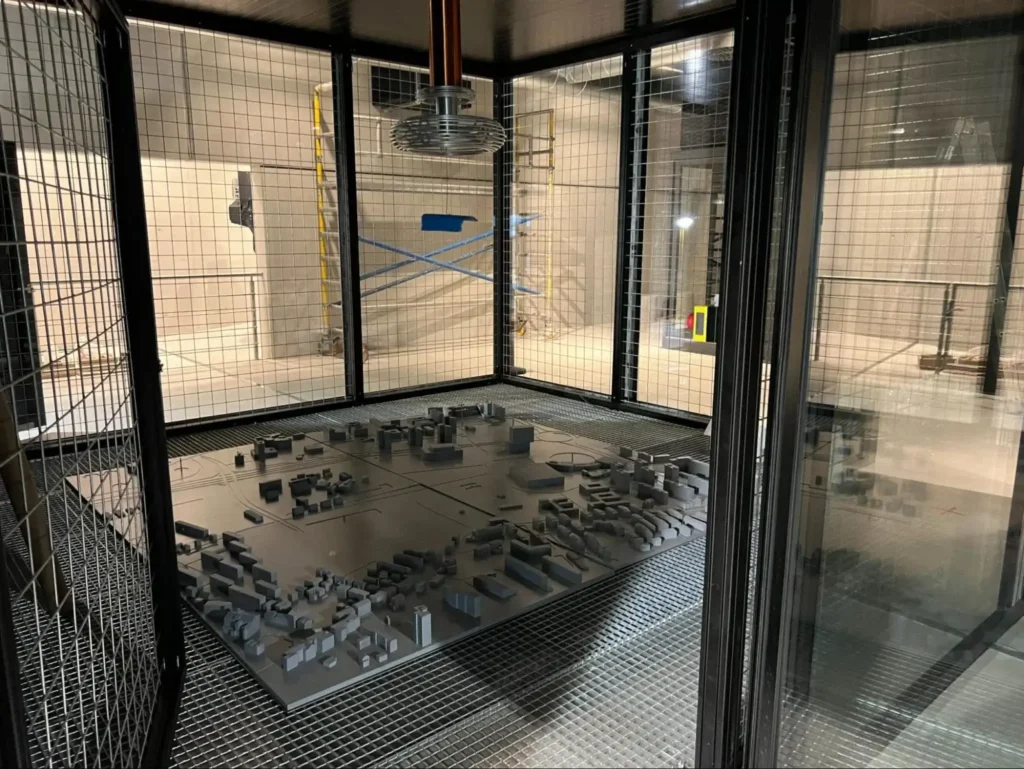

Makieta została wykonana w skali 1:400, a jej obszar obejmuje Międzynarodowe Centrum Kongresowe, Spodek oraz jego najbliższą okolicę. Wymiary końcowe projektu wynoszą 300 x 300 cm. Najwyższe budynki posiadają pręty wolframowe, pełniące funkcję odgromów ściągających wyładowania z cewki Tesli umieszczonej nad konstrukcją, która jest w stanie wygenerować 2 miliony woltów. W celu uzyskania przewodzenia prądowego, pomiędzy podstawą makiety a kratami pomostowymi WEMA umieszczono dwa arkusze aluminium. Podstawę makiety wykonano z niepalnej płyty, na której wyfrezowano infrastrukturę terenu.
Parametry techniczne makiety
Całkowity czas realizacji: 4 tygodnie
Technologia wykonania: przemysłowy druk 3D FDM, frezowanie CNC, malowanie natryskowe
Drukarka 3D: Stratasys Fortus 450mc
Zastosowane materiały: ULTEM 1010 – norma niepalności V0, płyta – norma niepalności Bs1d0, aluminium, farba o normie niepalności Bs1d0, klej
Wymiary makiety: 300 x 300 cm
Od XVIII wieku znane są odgromniki. Pamiętajmy jednak, że gdy zamontujemy na dachu odgromnik, to będziemy ściągali pioruny. Ładunki zostaną bezpiecznie odprowadzone do ziemi. Instruujemy zwiedzających, jak skutecznie chronić się przed uderzeniem pioruna w terenie.
Jacek Czekański, przewodnik po chorzowskim obiekcie

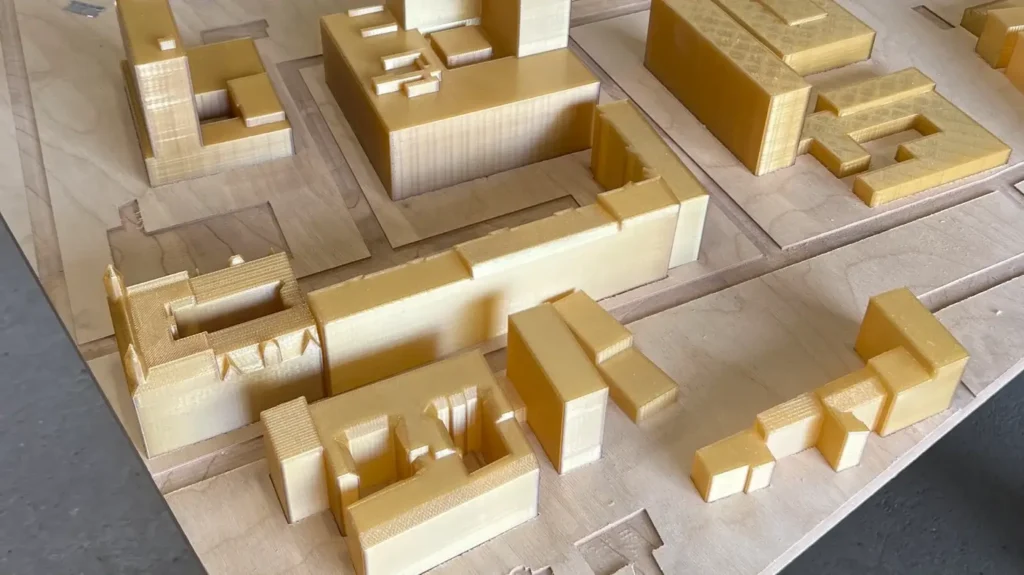

Realizacja projektu makiety była możliwa dzięki zastosowaniu materiału ULTEM 1010 o normie niepalności V0. Filament ten jest jednym z najmocniejszych termoplastów w technologii FDM. Może być wykorzystywany do wytwarzania części samochodów, maszyn i samolotów, a nawet w przemyśle naftowym i gazowym.
Druk 3D jest wykorzystywany do tworzenia całościowych modeli architektonicznych oraz produktowych, jednak czasami połączenie technologii addytywnych z innymi narzędziami i procesami jest optymalnym rozwiązaniem. Projektanci mogą wykorzystywać obróbkę CNC lub cięcie laserowe do produkcji podstawowych części makiet, a drukarki 3D do opracowywania bardziej złożonych lub skomplikowanych elementów. Mnogość potencjalnych dróg prowadzących do realizacji projektu może być przytłaczająca – jeśli chcesz wybrać najlepsze rozwiązanie, polecamy skontaktować się z zespołem specjalistów z CadXpert, którzy pomogą z optymalizacją projektu, doborem odpowiednich technologii oraz materiałów.
Pomyśleliśmy, że przyda ci się nasz poradnik
Porównujemy w nim drukarki, żeby ułatwić ci podjęcie decyzji
o wdrożeniu druku 3D dopasowanego do twojej firmy.
Z myślą o tym stworzyliśmy “Porównanie drukarek 3D. Uniwersalny przewodnik użytkownika”.
Nasz przewodnik pomoże ci w procesie decyzyjnym. To użyteczny materiał, który będziesz mógł przedstawić na zarządzie lub przed komitetem zakupowym. Pomaga ocenić technologie i drukarki 3D pod względem szeregu przydatnych kryteriów.
Co znajdę w poradniku?
- Opisy cech charakterystycznych technologii druku 3D.
- Porównanie drukarek 3D różnych producentów według segmentów rynku.
- Porównanie technologii druku 3D.
Drukarki 3D rewolucjonizują sposób tworzenia makiet poprzez:
- Możliwość druku 3D części trudnych lub niemożliwych do wytworzenia innymi metodami produkcji.
- Multikolorowy wydruk – przykładowo w technologii PolyJet istnieje możliwość multikolorowego druku z palety blisko 600 000 kolorów.
- Łączenie elementów wydrukowanych w różnych technologiach druku 3D.
- Przyspieszenie procesu tworzenia modeli architektonicznych.
- Szybkie nanoszenie zmian w projektach – wystarczy zmodyfikować model CAD.
- Przenoszenie projektów CAD bezpośrednio na fizyczne modele 3D z dużą precyzją.
- Uproszczenie komunikacji i zaprezentowanie obszarów, które trudno byłoby przekazać za pomocą konwencjonalnych rysunków 2D.
- Tworzenie większej liczby projektów przy obniżonych kosztach produkcji.
Case study opisuje proces stworzenia makiety za pomocą druku 3D, która miała zostać poddana działaniu prawdziwych błyskawic.
Podkreśliliśmy wyzwania związane z wytrzymałością i doborem odpowiednich materiałów, aby model przetrwał ekstremalne warunki eksperymentu.
Wskazujemy na rosnące możliwości druku 3D w tworzeniu innowacyjnych i nietypowych projektów prezentowanych w różnych dziedzinach.
Pokazaliśmy, że technologia addytywna może służyć nie tylko do prototypowania czy produkcji, ale także do realizacji spektakularnych przedsięwzięć naukowo-artystycznych.
